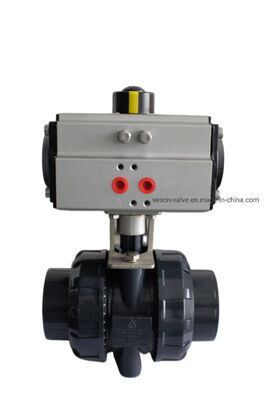

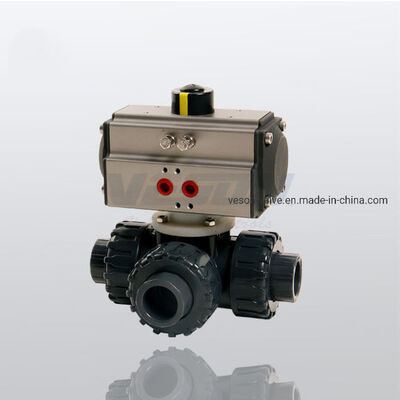

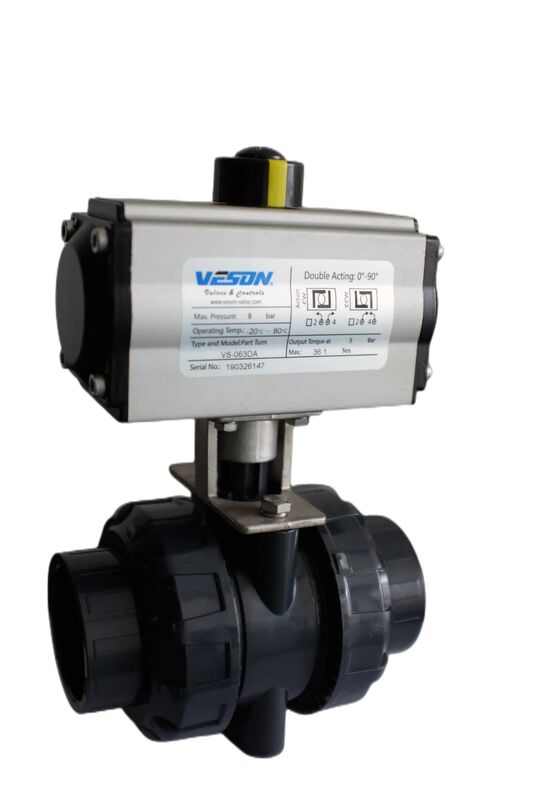

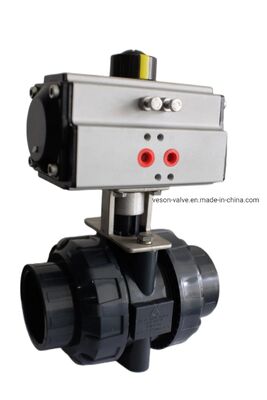

Van bi 3 ngả khí nén PVC với cấu hình lắp trực tiếp Tiêu chuẩn ISO5211 cho ứng dụng nhiệt độ cao
Thông tin chi tiết sản phẩm:
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 |
|---|
|
Thông tin chi tiết |
|||
| Mẫu kết nối: | hàn | Chế độ lái xe: | Khí nén |
|---|---|---|---|
| Áp lực danh nghĩa: | LỚP ANSI 150-900 | Kênh: | Thẳng qua loại |
| Kết cấu: | Van bi cố định | Kiểu: | Van bi cố định |
| Chức năng: | Làm khô hạn | Nhiệt độ: | nhiệt độ cao |
| Tiêu chuẩn: | 12 tháng được bảo hành | Ứng dụng: | sử dụng công nghiệp |
| mã hs: | 84123900 | ||
| Làm nổi bật: | Van bi khí nén tiêu chuẩn ISO5211,Cấu hình gắn trực tiếp Van bi 3 chiều,Van bi PVC nhiệt độ cao |
||
Mô tả sản phẩm
PVC Pneumatic 3 cách van bóng Pneumatically PVC 3 cách van bóng
Thông số kỹ thuật của máy điều khiển khí nén
1Phong cách diễn xuất:
2. môi trường: sạch, khô và không có khí nén ăn mòn
3. Áp suất cung cấp không khí: 0,25 -0,8 Mpa
4Nhiệt độ làm việc: Tiêu chuẩn: -20°C~+80°C
Loại nhiệt độ thấp: -40°C~+80°C
| BALL VALVE 3 chiều | ||||||
| Chọn động cơ điều khiển khí: kích thước phù hợp chỉ để tham khảo, mô-men xoắn van cộng với yếu tố an toàn 25% | ||||||
| Kích thước | Động lực van trong.lbs | mô-men xoắn của van*1.25 | Động cơ hoạt động hai lần | Động lực động cơ (in.lbs) 5bar | Động cơ quay lại mùa xuân | Động lực động cơ (in.lbs) 5bar FC |
| 1/2" | 79 | 98.75 | VS-052DA | 177 | VS-052SR10 | 70-104 |
| 3/4" | 85 | 106.25 | VS-052DA | 177 | VS-052SR10 | 70-104 |
| " | 110 | 137.5 | VS-052DA | 177 | VS-075SR10 | 190-318 |
| 1-1/2" | 290 | 362.5 | VS-075DA | 515 | VS-092SR10 | 407-574 |
| 2" | 680 | 850 | VS-092DA | 997 | VS-125SR10 | 1018-1497 |
| 2 1/2" | 1085 | 1356.3 | VS-105DA | 1441 | VS-140SR10 | 1538-2247 |
| 3" | 1597 | 1996.3 | VS-125DA | 2555 | VS-160SR10 | 2379-3388 |
| 4" | 1780 | 2225 | VS-125DA | 2555 | VS-160SR10 | 2379-3388 |
| BALL VALVE 2 chiều | ||||||
| Kích thước | mô-men xoắn của van*1.25 | Kết nối đầu van (mm) | Động cơ hoạt động hai lần | Động lực động cơ (in.lbs) 5bar | Động cơ quay lại mùa xuân | Động lực động cơ (in.lbs) 5bar FC |
| 1/2" | 90 | 9 | VS-052DA | 177 | VS-052-SR10 | 70-104 |
| 3/4" | 100 | 9 | VS-052DA | 177 | VS-052-SR10 | 70-104 |
| " | 140 | 11 | VS-052DA | 177 | VS-063-SR10 | 190-318 |
| 1-1/2" | 240 | 14 | VS-063DA | 320 | VS-083-SR10 | 264-359 |
| 2" | 480 | 14 | VS-075DA | 515 | VS-105-SR10 | 562-857 |
| 2 1/2" | 650 | 17 | VS-083DA | 631 | VS-125-SR10 | 1018-1497 |
| 3" | 1150 | 17 | VS-105DA | 1441 | VS-140-SR10 | 1538-2247 |
| 4" | 1400 | 22 | VS-105DA | 1441 | VS-140-SR10 | 1538-2247 |
Loại nhiệt độ cao: -20 °C ~ + 180 °C
5. góc xoay: 90°± 5°
6. điện áp van điện tử: AC220V hoặc DC24V, hoặc theo yêu cầu của khách hàng.
Thiết kế & Xây dựng của AT Series Double Acting Pneumatic Actuator
1- Phù hợp đầy đủ với các thông số kỹ thuật mới nhất: ISO5211DIN3337VD/VDE3845 và NAMUR.
2Cơ thể nhôm cường độ cao có bề mặt bên trong mài mài được phủ với oxy anode mài mài cho tuổi thọ dài, hệ số ma sát thấp và hiệu suất nhanh chóng.
3. Xây dựng tuyệt vời, nhỏ gọn và hiện đại cùng với nhiều thông số kỹ thuật làm cho sự lựa chọn cả kinh tế và có lợi.
4Tất cả các bề mặt hoạt động áp dụng vòng bi chất lượng cao, dẫn đến ma sát thấp, tuổi thọ chu kỳ cao và không có tiếng ồn.Hai nút điều chỉnh dừng di chuyển bên ngoài độc lập có thể dễ dàng và chính xác điều chỉnh ± 5 ° ở cả hai hướng mở và gần.
5. Động cơ phác thảo tương tự có các chế độ chức năng hoạt động kép và quay lại mùa xuân, và mùa xuân quay lại có phong cách mở bình thường và đóng bình thường.
6. Multifunction chỉ số vị trí với số là thuận tiện cho việc lắp đặt phụ kiện.
7. Xuân tải trước bị nén là thuận tiện cho các thủ tục lắp đặt và tháo dỡ an toàn.
8. Die-đóng piston nhôm và nắp đầu có cường độ cao và trọng lượng nhẹ.
9Các vật liệu O-ring khác nhau có sẵn cho nhiệt độ cao và thấp.
10Theo nhu cầu khác nhau, chúng tôi có thể cung cấp các vòng xoay nhiều lần (ví dụ 120 ° 135 ° 180 °) và ba thiết bị điều khiển vị trí.
11. van điện tử được dễ dàng lắp đặt mà không cần bất kỳ bảng kết nối.
