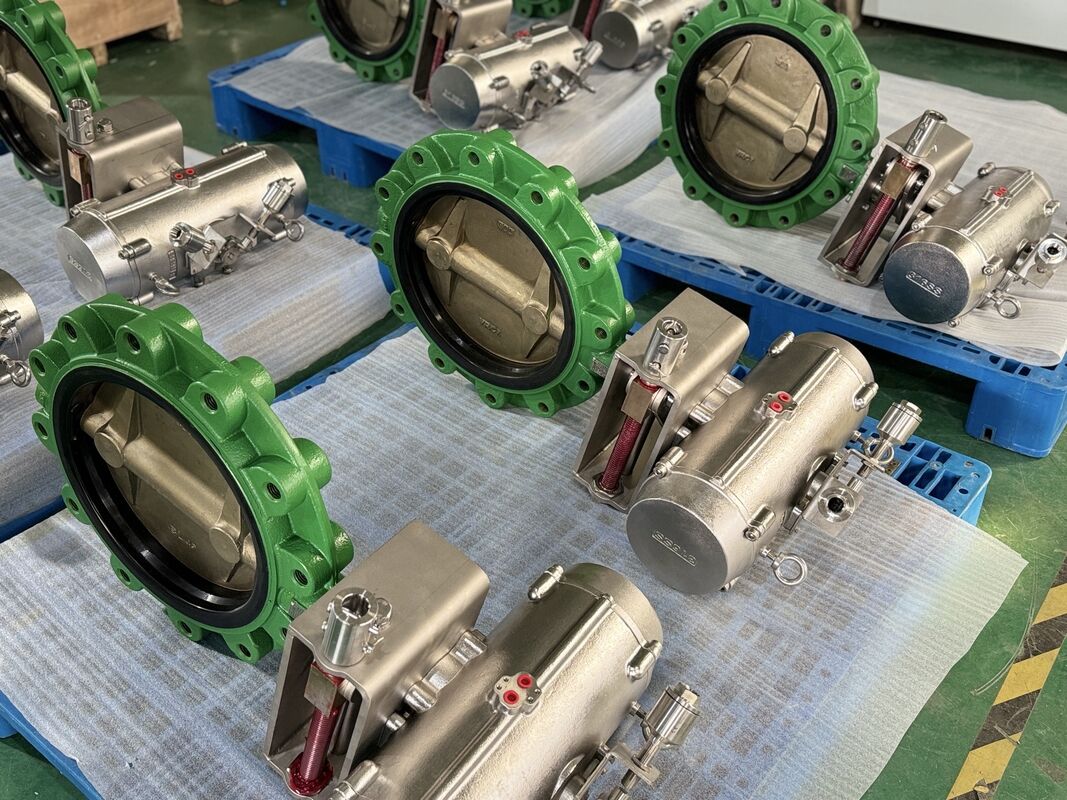

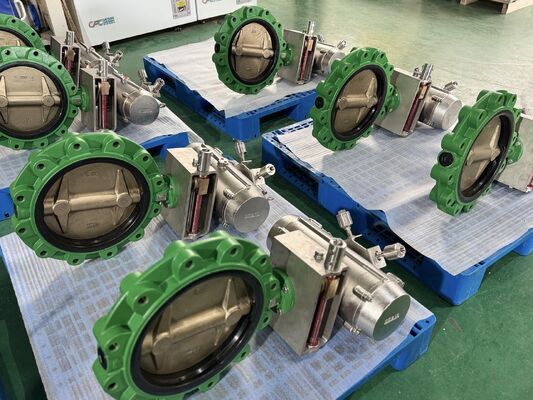

Bộ van bướm hoạt động bằng khí nén cấp hải quân được chứng nhận bằng lớp phủ chống ăn mòn chứng nhận ABS

Mô tả sản phẩm
Van bướm kiểu Lug 12" (DN300, ANSI Class 150) là giải pháp kiểm soát dòng chảy cấp công nghiệp được thiết kế đặc biệt cho môi trường biển, ngoài khơi và nước biển khắc nghiệt. Được sản xuất với thân Gang dẻo JS1030, đĩa Đồng nhôm Niken (AB2) và gioăng NBR bền bỉ, van này mang lại khả năng chống ăn mòn nước biển, xâm thực và mài mòn cơ học vượt trội.
Trang bị bộ phận lắp trên theo tiêu chuẩn ISO 5211, cơ cấu vận hành bằng bánh xe tay trung gian, thiết bị truyền động từ xa VSM và giá đỡ bằng thép không gỉ 316SS cho công tắc tiệm cận tuyến tính sang quay, van cho phép chuyển đổi liền mạch giữa vận hành thủ công cục bộ và điều khiển từ xa ở những khu vực khó tiếp cận. Đã được kiểm tra và chứng nhận đầy đủ với Phê duyệt Loại của ABS (Cục Vận tải Biển Hoa Kỳ).
Thông số kỹ thuật
Tính năng / Thông số
Chi tiết / Tiêu chuẩn Vật liệu
Đường kính danh nghĩa
12 Inch / DN300
Kiểu Thân Van
Kiểu Lug (Trục trần với Khớp nối ISO 5211)
Áp suất làm việc
ANSI Class 150 / 150LB (Tương đương PN16/PN20)
Vật liệu Thân Van
Gang dẻo JS1030 (EN-GJS-400-15 / GGG40)
Vật liệu Đĩa Van
Đồng nhôm AB2 (CuAl10Fe5Ni5 Cấp biển)
Gioăng / Lót
NBR (Cao su Nitrile - Kín hoàn toàn)
Truyền động từ xa
Hệ thống điều khiển từ xa van VSM / Thiết bị trục mềm
Điều khiển thủ công
Cơ cấu bánh xe tay hộp số (Giữa bộ truyền động và van)
Phụ kiện công tắc
Giá đỡ thép không gỉ 316 (Chuyển đổi Tuyến tính sang Quay)
Tín hiệu phản hồi
Công tắc tiệm cận tiếp điểm khô thụ động
Chứng nhận Hàng hải
Kiểm tra ABS & Thử nghiệm Chấp nhận tại Nhà máy (FAT)
Tại sao chọn Bộ van bướm Lug Hàng hải này?
1. Khả năng chống ăn mòn nước biển vượt trội
Sự kết hợp giữa vỏ gang dẻo JS1030 và đĩa đồng nhôm niken AB2 làm cho van bướm 12 inch này trở nên lý tưởng cho các đường ống nước biển nạp, hệ thống nước dằn và đường ống làm mát hàng hải. Gioăng NBR đàn hồi mang lại khả năng làm kín hai chiều không rò rỉ.
2. Vận hành từ xa VSM cho khu vực khó tiếp cận
Khi lắp đặt trong khoang tàu sâu, các rãnh ống hẹp hoặc khu vực nguy hiểm, thiết bị truyền động từ xa VSM tích hợp cho phép người vận hành điều khiển van an toàn từ xa thông qua hệ thống cáp/thanh nối dài linh hoạt.
3. Cơ cấu điều khiển thủ công bằng bánh xe tay tích hợp
Với bộ phận lắp trên tiêu chuẩn ISO 5211, cơ cấu vận hành bằng bánh xe tay trung gian đảm bảo khả năng điều khiển thủ công mượt mà trong trường hợp mất điện hoặc bảo trì định kỳ mà không cần ngắt kết nối bộ truyền động chính.
4. Hệ thống phản hồi tín hiệu chính xác
Được trang bị giá đỡ bộ chuyển đổi hành trình bằng thép không gỉ 316 tùy chỉnh, van chuyển đổi chính xác tín hiệu hành trình tuyến tính thành kích hoạt công tắc quay, gửi phản hồi trạng thái tiếp điểm khô thụ động trực tiếp đến hệ thống PLC hoặc SCADA trên tàu của bạn.
5. Đảm bảo chất lượng được chứng nhận ABS
Mỗi đơn vị đều trải qua các thử nghiệm áp lực vỏ, rò rỉ gioăng và chức năng nghiêm ngặt, được chứng kiến và chứng nhận theo tiêu chuẩn ABS (Cục Vận tải Biển Hoa Kỳ).
Ứng dụng Công nghiệp
Đóng tàu & Kỹ thuật Hàng hải: Hệ thống xử lý nước dằn (BWTS), Hệ thống hút đáy tàu, Tuần hoàn nước biển, Đường ống cứu hỏa.
Nền tảng Ngoài khơi & FPSO: Kiểm soát chất lỏng trong khu vực nguy hiểm, vận hành van từ xa trong khoang sâu.
Khử muối & Cơ sở hạ tầng Nước: Trạm bơm nước thô độ mặn cao và xử lý nước thải công nghiệp.

Thông số kỹ thuật Van bướm Lug 12"
 Danh mục Thông số
Thông số
Tiêu chuẩn / Vật liệu / Mô tả
Thông tin cơ bản
Loại Van
Van bướm kiểu Lug Trục trần
Kích thước danh nghĩa
12 Inch / DN300
Áp suất làm việc
ANSI Class 150 / 150LB
Khớp nối trên
Bộ phận lắp trên theo tiêu chuẩn ISO 5211
Phê duyệt Hàng hải
Được chứng nhận bởi ABS (Cục Vận tải Biển Hoa Kỳ)
Thông số Vật liệu
Vật liệu Thân Van
Gang dẻo JS1030 (EN-GJS-400-15 / GGG40)
Vật liệu Đĩa Van
Đồng nhôm Niken AB2 (CuAl10Fe5Ni5)
Gioăng / Lót
NBR (Cao su Nitrile - Kín hoàn toàn hai chiều)
Vật liệu Giá đỡ
Thép không gỉ 316 (316SS)
Hệ thống Vận hành & Điều khiển
Điều khiển thủ công
Cơ cấu vận hành bằng bánh xe tay (Lắp giữa Bộ truyền động & Van)
Điều khiển từ xa
Thiết bị truyền động từ xa van VSM (Hệ thống truyền động mềm)
Phản hồi vị trí
Công tắc tiệm cận tiếp điểm khô thụ động
Bộ chuyển đổi công tắc
Giá đỡ bằng thép không gỉ 316 chịu tải nặng cho chuyển đổi hành trình tuyến tính sang quay
Ứng dụng & Hiệu suất
Môi chất áp dụng
Nước biển, Nước dằn, Nước ngọt, Hóa chất nhẹ
Điều kiện vận hành
Vận hành từ xa trong không gian Hàng hải chật hẹp, khó tiếp cận hoặc nguy hiểm
