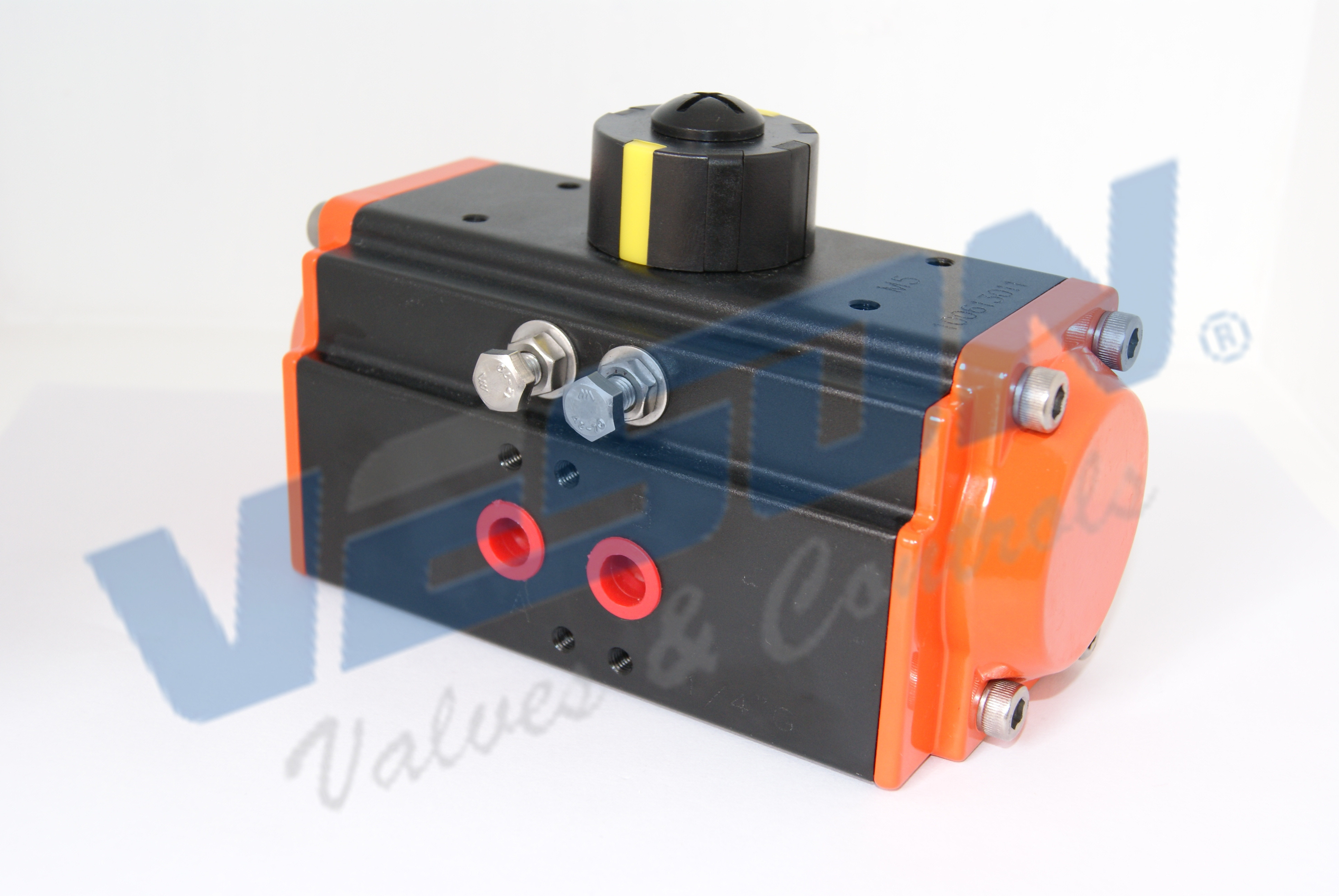

Thiết bị truyền động khí nén quay Rack And Pinion DIN 3337
Thông tin chi tiết sản phẩm:
Nguồn gốc: | Trung Quốc |
Hàng hiệu: | Veson/OEM |
Chứng nhận: | ISO/CE/SIL3 |
Số mô hình: | VS-052DA |
Thanh toán:
Số lượng đặt hàng tối thiểu: | 1 địa bàn |
---|---|
Giá bán: | FOB Shanghai |
chi tiết đóng gói: | Thùng carton / Vỏ gỗ dán |
Thời gian giao hàng: | một tuần |
Điều khoản thanh toán: | L/C, T/T, Công Đoàn Phương Tây |
Khả năng cung cấp: | 10000 chiếc / tháng |
Thông tin chi tiết |
|||
Nguyên liệu: | 8412390000 | Loại: | thiết bị truyền động piston khí |
---|---|---|---|
Hàm số: | Actuated nhựa van | Van nước: | 9NM đến 4620Nm |
3 vị trí: | ISO5211/DIN3337 | Đăng kí: | Chung |
Tên sản phẩm: | Thiết bị truyền động khí nén Air Quarter Turn | ||
Điểm nổi bật: | thiết bị truyền động khí nén quay giá đỡ và bánh răng,thiết bị truyền động khí nén quay din 3337,thiết bị truyền động quay giá đỡ và bánh răng din 3337 |
Mô tả sản phẩm
Thiết bị truyền động quay khí nén Thiết bị truyền động không khí Van quay trở lại mùa xuân Van nhựa điều khiển bằng khí nén
Thông tin chi tiết sản phẩm
• Ứng dụng vật liệu làm kín và cấu trúc đệm mới
• Áp suất khởi động thấp
• Hoạt động ổn định
• Độ kín tốt
• Tuổi thọ lâu dài
• Tiết kiệm năng lượng và bảo vệ môi trường, có thể tái chế
• Ngoại hình đẹp
Được sử dụng rộng rãi trong các thiết bị tự động, ví dụ như công nghiệp nhẹ, công nghiệp hóa chất, dệt may, điện tử, máy móc, v.v.
Các lĩnh vực ứng dụng
Van điện từ kiểu mới, ngoại hình độc đáo, cấu trúc nhỏ gọn.
Thông qua việc lựa chọn lớp áp suất, phù hợp với môi trường làm việc khác nhau.
Được sử dụng rộng rãi trong lĩnh vực này như dưới đây:
hóa chất | món ăn | ngành HVAC | xử lý nước |
bảo vệ môi trương | chuyên chở | ngành điện lạnh | bột giấy và giấy |
công nghiệp nhẹ | nước | lĩnh vực dịch vụ tổng hợp | kỹ thuật đô thị |
xăng dầu | con tàu | sức mạnh | lĩnh vực công nghiệp |
► Xây dựng
1, Chỉ số
Chỉ báo vị trí với NAMUR thuận tiện cho việc gắn các phụ kiện như hộp Công tắc giới hạn, bộ định vị, v.v.
2, bánh răng
Thepinion có độ chính xác cao và tích hợp, được làm từ thép hợp kim mạ niken, hoàn toàn tuân thủ các tiêu chuẩn mới nhất của ISO5211, DIN3337, NAMUR.Kích thước có thể được tùy chỉnh và thép không gỉ có sẵn.
3, Cơ thể truyền động
Theo các yêu cầu khác nhau, hợp kim nhôm ép đùn ASTM6005
Thân máy có thể được xử lý bằng sơn tĩnh điện polyester cứng (khác nhau
Màu sắc có sẵn như xanh dương, cam, vàng, v.v.), mạ PTFE hoặc Niken.
4, Kết thúc
Bột nhôm đúc polyester được sơn các màu khác nhau, mạ PTFE hoặc niken.
5, pít-tông
Các pít-tông giá đỡ đôi được chế tạo từ Nhôm đúc được xử lý bằng Anodized cứng hoặc được chế tạo từ Thép đúc với mạ kẽm.Vị trí lắp đặt đối xứng, tuổi thọ dài và vận hành nhanh, đảo chiều quay chỉ bằng cách đảo ngược các pít-tông.
6, Điều chỉnh hành trình
Các bu lông điều chỉnh chặn hành trình bên ngoài độc lập với kéo có thể điều chỉnh ± 5° Ở cả hai hướng mở và đóng một cách dễ dàng và chính xác.
7, Lò xo hiệu suất cao
Lò xo lớp phủ tải sẵn được chế tạo từ Thử nghiệm hiệu suất cao để chống ăn mòn và tuổi thọ dài hơn, có thể được loại bỏ một cách an toàn và thuận tiện để đáp ứng các yêu cầu khác nhau về mô-men xoắn bằng cách thay đổi số lượng lò xo.
8, Vòng bi & Hướng dẫn
Được làm từ vật liệu hợp chất ma sát thấp, tuổi thọ cao, để tránh tiếp xúc trực tiếp giữa các kim loại.Việc bảo trì, thay thế dễ dàng, thuận tiện.
9, vòng chữ O
Vòng chữ O bằng cao su NBR cung cấp hoạt động không gặp sự cố ở phạm vi nhiệt độ tiêu chuẩn.Đối với các ứng dụng nhiệt độ cao và thấp Viton hoặc Silicone.
► Thiết bị truyền động van khí nén
Thiết bị truyền động hồi xuân
1. Pít-tông hướng ra ngoài, khiến lò xo bị nén, Bánh răng quay ngược chiều kim đồng hồ trong khi không khí thoát ra khỏi cổng B.
2. Mất áp suất không khí trên cổng A, năng lượng dự trữ trong lò xo buộc các pít-tông vào trong.Bánh răng quay theo chiều kim đồng hồ trong khi không khí thoát ra khỏi cổng A.
3. Không khí đến cổng B buộc các pít-tông hướng ra ngoài, khiến lò xo bị nén lại, Bánh răng quay ngược chiều kim đồng hồ trong khi không khí thoát ra khỏi cổng B.
4. Mất áp suất không khí ở cổng A, năng lượng tích trữ trong lò xo sẽ đẩy các pít-tông vào trong.Bánh răng quay theo chiều kim đồng hồ trong khi không khí thoát ra khỏi cổng A.
MÃ HS: 8412390000
Mô hình:
Khu vực xuất khẩu:Bắc Mỹ Trung-Nam Mỹ CHÂU Á Châu Âu Châu Phi Châu Đại Dương
Giới thiệu:
Thiết bị truyền động khí nén sê-ri VS (giá đỡ & bánh răng) có các tính năng sau.
> 15 mô hình bộ truyền động, mô-men xoắn đầu ra từ 9NM đến 4620Nm khi cấp khí 6 bar.
> Khoan đáy tuân thủ ISO5211/DIN3337 để khớp van, giao diện cho van điện từ, đầu trục và khoan đỉnh để lắp ráp phụ kiện tuân theo tiêu chuẩn VDI/VDE3845 (Namur) và điều chỉnh hành trình +/- 5 độ.
> Thân bộ truyền động & pít-tông được xử lý anốt hóa cứng hơn 20um và phủ epoxy hơn 100um trên các nắp cuối đáp ứng tiêu chuẩn ASTM B117, thử nghiệm lan truyền muối trong hơn 500 giờ, bộ truyền động không bị ăn mòn.
> Nắp cuối có thể có màu xanh lam, đen, xám, vàng, v.v. Theo yêu cầu của bạn.
> Có sẵn lớp phủ PTFE, Niken, Epoxy, Polyester và Ceramic chống lại môi trường ăn mòn & mài mòn.
