Actuator xoay khí nén 3 vị trí tác động kép, nhôm anodized cứng cho điều khiển van bi, van bướm

Bộ truyền động khí nén quay 3 vị trí tác động kép dòng VS sử dụng cơ cấu bánh răng thanh răng tiên tiến được tăng cường với hai piston phụ chuyên dụng để cung cấp vị trí dừng trung gian có thể điều chỉnh bên ngoài, chính xác về mặt cơ khí. Thiết kế sáng tạo này cho phép cấu hình hoạt động ba vị trí thực sự, thường được cấu hình là 0° – 45° – 90°, cho phép van đạt trạng thái mở một phần được kiểm soát cho các ứng dụng định lượng, đo lường, pha trộn và lưu lượng tỷ lệ mà không yêu cầu hệ thống định vị điều biến phức tạp. Vị trí trung gian được đặt bằng cách điều chỉnh các đai ốc khóa bên ngoài trên các thanh piston phụ, cung cấp điểm dừng có thể lặp lại và không bị trôi ở bất kỳ đâu trong phạm vi quay từ 0° đến 90°. Hoạt động dựa trên nguyên lý khí nén tác động kép, khí nén điều khiển cả hành trình đóng và mở, cung cấp mô-men xoắn đối xứng trong toàn bộ chu kỳ và cho phép tốc độ chu kỳ cao hơn so với các lựa chọn thay thế trả về bằng lò xo. Với 15 kích cỡ khung bộ truyền động bao phủ dải mô-men xoắn từ 9 Nm đến 4620 Nm ở áp suất 6 bar, dòng bộ truyền động này hỗ trợ các kích cỡ van từ van bi đo lường nhỏ gọn 1/2 inch đến van bướm công nghiệp lớn 24 inch.

Kiến trúc bộ truyền động bắt đầu với thân hợp kim nhôm đùn ASTM6005 có lỗ khoan bên trong được mài chính xác, được xử lý bằng lớp anod hóa cứng có độ dày vượt quá 20 micron để chống mài mòn tối ưu và chuyển động piston trơn tru. Các nắp cuối đúc nhôm nhận lớp phủ bột epoxy polyester có độ bền cao, có sẵn màu xanh lam tiêu chuẩn, cũng như các màu đen, xám, cam và vàng để phù hợp với quy ước mã màu của nhà máy. Bánh răng bằng thép hợp kim niken được gia công nguyên khối với độ chính xác cao và hoàn toàn tuân thủ các tiêu chuẩn giao diện phụ kiện trên ISO 5211 và NAMUR VDI/VDI 3845, đảm bảo khả năng tương thích lắp đặt trực tiếp với bất kỳ mặt bích lắp van tuân thủ ISO nào và lắp đặt trực tiếp van điện từ, hộp công tắc giới hạn và bộ định vị điện khí nén. Đối với các môi trường dịch vụ khắc nghiệt, các phương pháp xử lý bề mặt tùy chọn bao gồm tẩm PTFE, mạ niken không điện phân và hệ thống phủ gốm mở rộng khả năng hoạt động vào môi trường biển ngoài khơi, nhà máy hóa chất chứa đầy khói axit và các công trình lắp đặt dưới biển.

• Kiểm soát cơ khí 3 vị trí thực sự: Hai piston phụ với các đai ốc dừng có thể điều chỉnh bên ngoài tạo ra vị trí trung gian chính xác, có thể lặp lại ở bất kỳ đâu từ 0° đến 90°, cho phép trạng thái van mở một phần cho các hoạt động định lượng, chiết rót và pha trộn mà không cần bộ định vị điện tử.
• Mô-men xoắn đối xứng tác động kép: Áp suất khí nén điều khiển cả hành trình mở và đóng, cung cấp mô-men xoắn cân bằng theo cả hai hướng với tốc độ chu kỳ cao hơn, làm cho nó trở nên lý tưởng cho các ứng dụng không yêu cầu đóng an toàn bằng lò xo.
• Cấu tạo nhôm anod hóa cứng: Thân ASTM6005 đùn với xử lý anod hóa cứng 20+ μm và nắp cuối phủ epoxy polyester chịu được hơn 500 giờ tiếp xúc với phun muối ASTM B117, đảm bảo dịch vụ hàng thập kỷ trong môi trường ăn mòn.

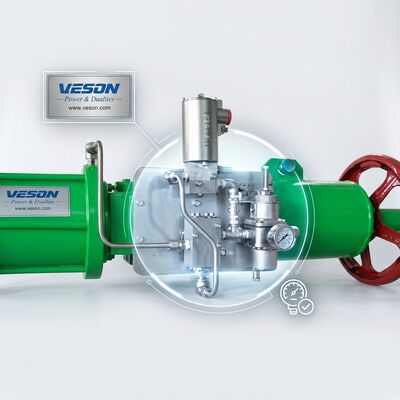

• Tích hợp phụ kiện đa vòng quay: Giao diện trên VDI/VDI 3845 NAMUR và đế lắp ISO 5211 cho phép lắp đặt trực tiếp, không cần giá đỡ các van điện từ, công tắc giới hạn, bộ định vị và bộ truyền động bánh răng trên tất cả 15 kích cỡ khung.
• Dừng trung gian có thể điều chỉnh: Các đai ốc điều chỉnh có thể tiếp cận từ bên ngoài trên cả hai nắp cuối cho phép cài đặt và xác minh vị trí trung gian không cần dụng cụ, cho phép cấu hình lại nhanh chóng tại hiện trường khi yêu cầu quy trình thay đổi.
• Hướng quay đảo ngược: Các piston thanh răng đôi được thiết kế đối xứng cho phép đảo ngược hướng quay (theo chiều kim đồng hồ sang ngược chiều kim đồng hồ hoặc ngược lại) bằng cách đơn giản đảo ngược hướng piston, không yêu cầu thêm bộ phận hoặc sửa đổi.
• Khả năng nhiệt độ mở rộng: Các vòng đệm O-ring NBR tiêu chuẩn bao phủ phạm vi -20°C đến +80°C, trong khi các gói đệm Viton hoặc Silicone tùy chọn mở rộng phạm vi hoạt động lên -40°C và +150°C cho dịch vụ van nhiệt độ thấp và nhiệt độ cao.

Bộ truyền động khí nén 3 vị trí tác động kép đáp ứng các yêu cầu kiểm soát van chuyên biệt, nơi khả năng giữ vị trí trung gian chính xác mang lại giá trị quy trình đáng kể. Trong các hoạt động pha chế và chiết rót chất lỏng, bộ truyền động điều khiển các van phân luồng đa cổng để chuyển đổi giữa các vị trí chiết rót, tuần hoàn và thoát nước, loại bỏ nhu cầu về các van đóng và đo lường riêng biệt. Hệ thống định lượng hóa chất sử dụng vị trí trung gian cho chế độ chờ lưu lượng giảm, cho phép dây chuyền sản xuất hoạt động ở công suất một phần trong thời gian chậm lại ở hạ nguồn mà không cần dừng hoàn toàn. Các nhà máy bột giấy và giấy sử dụng điều khiển 3 vị trí để điều chỉnh lưu lượng nguyên liệu trong các hệ thống tiếp cận hộp đầu, nơi kiểm soát vận tốc huyền phù sợi chính xác ảnh hưởng trực tiếp đến chất lượng hình thành giấy. Trong việc chuyển giao quyền sở hữu dầu khí, vị trí trung gian tạo điều kiện cho các trình tự phóng và nhận pig, cho phép các van cách ly đường ống chuyển đổi qua các vị trí đóng, bypass một phần và mở hoàn toàn theo một trình tự được kiểm soát. Các nhà chế biến thực phẩm và đồ uống tận dụng bộ truyền động này cho các hệ thống định tuyến đa bể, nơi một thân van duy nhất chuyển hướng dòng sản phẩm giữa các mạch xử lý, vệ sinh tại chỗ (CIP) và thoát nước, giảm thiểu số lượng van và đơn giản hóa thiết kế manifold đường ống.

Mỗi bộ truyền động 3 vị trí đều trải qua quá trình kiểm tra nhà máy riêng lẻ bao gồm chu kỳ tác động kép toàn hành trình, xác minh khả năng lặp lại vị trí trung gian (dung sai ±1°), xác nhận mô-men xoắn so với đường cong mô-men xoắn đã công bố và kiểm tra rò rỉ bên ngoài ở áp suất gấp 1,5 lần định mức. Các đơn vị được vận chuyển trong các thùng carton sóng gia cố với các đế xốp polyethylene cắt khuôn tùy chỉnh giúp cố định bộ truyền động và bảo vệ tất cả các bề mặt giao diện NAMUR khỏi hư hỏng do vận chuyển. Đối với các mẫu có mô-men xoắn đầu ra trên 500 Nm hoặc các lô hàng xuất khẩu hợp nhất, thùng gỗ dán có màng chắn VCI (chất ức chế ăn mòn bay hơi) được hút chân không đảm bảo giao hàng không bị ăn mòn đến các địa điểm dự án xa. Tài liệu được vận chuyển cùng với mỗi đơn vị bao gồm chứng chỉ kiểm tra đã hiệu chuẩn, hướng dẫn lắp đặt và bảo trì toàn diện (IOM), chứng chỉ vật liệu theo EN 10204 3.1 và bảng tên bằng thép không gỉ khắc số sê-ri để truy xuất nguồn gốc đầy đủ. Hệ thống chất lượng được chứng nhận ISO 9001:2015 và xác nhận khả năng SIL 3 của chúng tôi cung cấp chuỗi tài liệu cần thiết cho các cài đặt quan trọng về an toàn trong các lĩnh vực dầu khí, hóa dầu và sản xuất điện.
