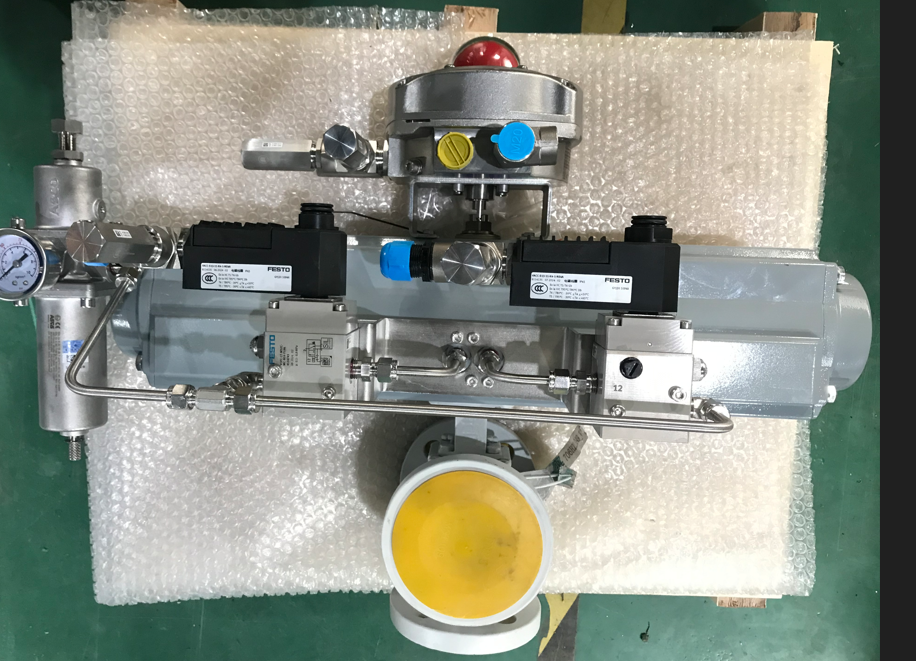

3 vị trí Pneumatic Shutoff Ball Valve Assembly với bảo vệ chống nước bằng búa
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Thượng Hải, Trung Quốc |
| Hàng hiệu: | VESON |
| Chứng nhận: | ISO 9001:2015 SGS |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 mảnh |
|---|---|
| Giá bán: | USD 180-1200 / Piece |
| chi tiết đóng gói: | Vỏ gỗ dán thương hiệu VESON có chèn xốp chống sốc, bao bì xuất khẩu |
| Thời gian giao hàng: | 5-7 ngày làm việc đối với hàng tồn kho, 20-30 ngày đối với sản xuất |
| Điều khoản thanh toán: | T/T, L/C, PayPal, Western Union |
| Khả năng cung cấp: | 3000 miếng mỗi tháng |
|
Thông tin chi tiết |
|||
| Loại van: | Van bi 3 vị trí 2 chiều/3 chiều | Loại thiết bị truyền động: | Thiết bị truyền động khí nén 3 vị trí (Hồi xuân) |
|---|---|---|---|
| Phạm vi kích thước: | DN15 đến DN150 (1/2" đến 6") | Đánh giá áp suất: | PN16 / PN40 / Lớp 150 / Lớp 300 |
| Vật liệu cơ thể: | SS304, SS316, Thép cacbon WCB | Chất liệu ghế: | PTFE, RTFE, PEEK |
| Cung cấp không khí: | 4-8 thanh (60-120 psi) | Nhiệt độ hoạt động: | -20 ° C đến +180 ° C. |
| Trình tự điều khiển: | Mở (100%) - Giữa nét (30-50%) - Đóng (0%) | Kết thúc kết nối: | Mặt bích ANSI B16.5, NPT/BSP có ren |
| Làm nổi bật: | Phong cách van cuộn bóng ngắt khí,Bộ máy van bóng khép 3 vị trí |
||
Mô tả sản phẩm
Van bi khí nén 3 vị trí có bảo vệ chống búa nước theo giai đoạn
Van bi khí nén 3 vị trí VESON VSO-3P-WH được thiết kế đặc biệt cho các trạm chiết rót theo lô, nơi việc đóng van đột ngột gây ra búa nước phá hoại và rung động đường ống. Điều khiển theo giai đoạn 3 vị trí mang lại trình tự Nạp nhanh → Nhỏ giọt chậm → Dừng hoàn toàn mượt mà, bảo vệ hệ thống đường ống của bạn đồng thời duy trì độ chính xác định lượng chính xác.
Kiểm soát 3 giai đoạn bảo vệ hệ thống của bạn như thế nào
| Giai đoạn | Vị trí van | Hành động |
| Giai đoạn 1 | 100% Mở | Nạp hàng loạt nhanh với tốc độ dòng chảy đầy đủ |
| Giai đoạn 2 | 30-50% Giữa hành trình | Cấp nhỏ giọt chậm để bổ sung chính xác |
| Giai đoạn 3 | 0% Đóng | Đóng kín bong bóng (Cấp VI) - không có búa nước |
Các tính năng chính
- Bộ truyền động khí nén 3 vị trí: Thiết kế hồi vị bằng lò xo với khả năng vị trí giữa hành trình để kiểm soát dòng chảy theo giai đoạn
- Trình tự chống búa nước: Loại bỏ sự tăng áp đột ngột trong quá trình đóng van, giảm ứng suất đường ống và kéo dài tuổi thọ hệ thống
- Giữa hành trình có thể cấu hình: Vị trí trung gian có thể điều chỉnh 30-50% cho tốc độ dòng chảy theo quy trình cụ thể
- Đóng kín bong bóng: Rò rỉ Cấp VI ở vị trí đóng cuối cùng để không mất sản phẩm
- Giảm số lượng manifold: Thay thế các bộ manifold đa van, giảm diện tích lắp đặt và các đường rò rỉ
- Khối solenoid đấu dây sẵn: Van solenoid được cấu hình sẵn tại nhà máy cho cả 3 vị trí với dải đấu cuối
Thông số kỹ thuật
| Thông số | Thông số kỹ thuật |
| Loại van | Van bi 2 chiều / 3 chiều 3 vị trí |
| Loại bộ truyền động | Bộ truyền động khí nén 3 vị trí (Hồi vị bằng lò xo) |
| Phạm vi kích thước | DN15 đến DN150 (1/2" đến 6") |
| Xếp hạng áp suất | PN16 / PN40 / Class 150 / Class 300 |
| Vật liệu thân van | Thép không gỉ SS304, SS316, Thép Carbon WCB |
| Vật liệu đệm | PTFE, RTFE, PEEK |
| Cấp khí | 4-8 bar (60-120 psi) |
| Nhiệt độ hoạt động | -20°C đến +180°C |
| Trình tự điều khiển | Mở (100%) → Giữa hành trình (30-50%) → Đóng (0%) |
| Kết nối cuối | Mặt bích (ANSI B16.5), Ren (NPT/BSP) |
| Cấp độ đóng kín | Cấp VI (Kín bong bóng) |
| Chứng nhận | ISO 9001:2015, CE, SGS |
Các ngành mục tiêu
- Chiết rót tại trạm xăng dầu (chiết xe tải, toa xe lửa, thùng phuy)
- Hệ thống định lượng theo lô hóa chất tinh khiết
- Hệ thống định lượng thực phẩm & đồ uống theo lô
- Trạm chuyển sản phẩm tại kho bể
- Các bộ lắp đặt chiết rót LPG và đông lạnh

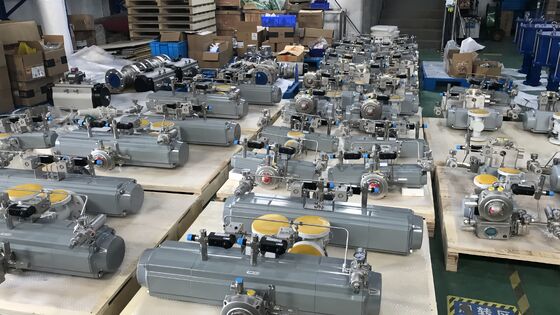

Mỗi bộ lắp đặt đều trải qua kiểm tra vòng lặp đầy đủ tại nhà máy bằng ống cứng SS316 trước khi giao hàng. Bao gồm tài liệu FAT. Liên hệ với chúng tôi để thảo luận về các yêu cầu chiết rót theo lô cụ thể của bạn.
