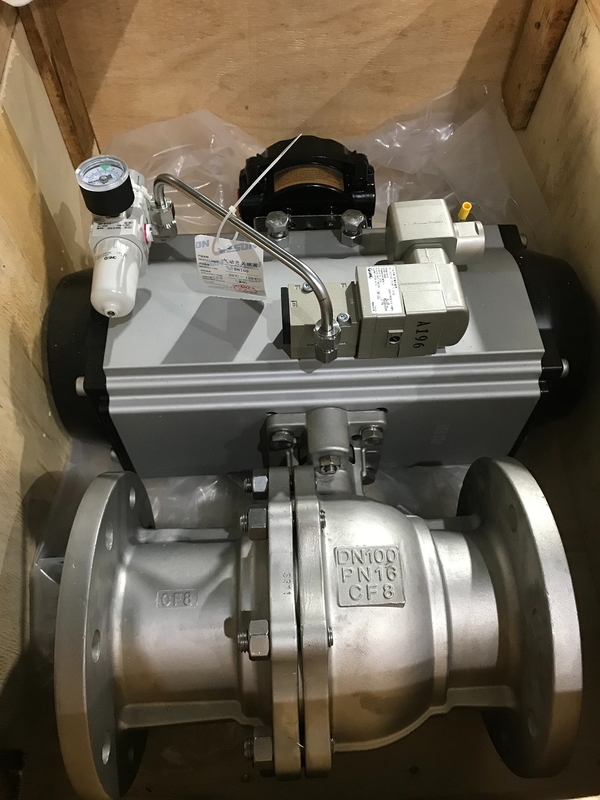

2 Way On Off Ball Valve Flange cuối với Pneumatic Actuator

Một van cuộn bóng 2 chiều với đầu sườn và máy điều khiển khí nén là một thiết bị công nghiệp được sử dụng để kiểm soát dòng chảy của chất lỏng, chẳng hạn như khí, chất lỏng hoặc bùn, qua đường ống.Dưới đây là một sự phân chia chi tiết:

1. Valve quả bóng:

• 2-Way: Tề cập đến van có hai cổng, một lối vào và một lối ra, cho phép chất lỏng chảy vào hoặc ra theo một hướng.
• Chức năng bật/tắt: Van có thể cho phép dòng chảy ("Tập") hoặc dừng dòng chảy ("Tắt").
• Cơ chế bóng: Bên trong van, có một đĩa hình cầu (bầu) với một lỗ (đổ) qua trung tâm của nó. Khi lỗ thẳng hàng với ống, chất lỏng chảy qua; khi nó được xoay 90 độ,dòng chảy dừng lại.
• Kết thúc ngã:
  • Loại kết nối: van được kết nối với hệ thống đường ống bằng các miếng lót.Flanges là các sườn bên ngoài hoặc môi (như một vòng tròn) xung quanh đường ống cho phép van được bóp vào đường ống.
  • Ưu điểm: Cung cấp một kết nối an toàn, chống rò rỉ và cho phép dễ dàng tháo rời để bảo trì.

2. Động lực khí:

• Chức năng: Máy điều khiển khí nén điều khiển chuyển động của van bóng. Nó chuyển đổi năng lượng không khí nén thành chuyển động cơ học (chuyển hoặc tuyến tính) để mở hoặc đóng van.
• Loại:
  • Xuân trở lại (Hành động đơn): Máy điều khiển sử dụng không khí để di chuyển theo một hướng, và một xuân đưa nó trở lại vị trí ban đầu của nó khi không khí được giải phóng.
  • Hành động đôi: Không khí được sử dụng để mở và đóng van, cung cấp điều khiển chính xác hơn.
• Ưu điểm: Máy điều khiển khí nén nhanh chóng, đáng tin cậy và an toàn để sử dụng trong môi trường nguy hiểm, nơi điều khiển bằng điện có thể có rủi ro.

3Ứng dụng:

• Tự động hóa công nghiệp: Thường xảy ra trong các hệ thống tự động để kiểm soát dòng chảy của các chất lỏng khác nhau.
• Các ngành công nghiệp quy trình: Được sử dụng trong ngành hóa học, dược phẩm, thực phẩm và đồ uống, xử lý nước và ngành dầu khí.
• Hệ thống an toàn: Thường được sử dụng trong các hệ thống tắt khẩn cấp do độ tin cậy và hoạt động nhanh.

4- Những cân nhắc về mặt vật chất:

• Cơ thể van: Thông thường được làm từ vật liệu như thép không gỉ, thép carbon hoặc PVC, tùy thuộc vào chất lỏng và môi trường hoạt động.
• Vật liệu niêm phong: Niêm phong bên trong van thường được làm từ PTFE (Teflon), EPDM hoặc Viton, được chọn dựa trên sự tương thích hóa học và yêu cầu nhiệt độ.

5Tùy chọn điều khiển:

• Lưu ý thủ công: Một số thiết bị điều khiển khí nén đi kèm với một điều khiển thủ công, cho phép van được vận hành bằng tay nếu cần thiết.
• Chỉ số vị trí: Chỉ số cho thấy vị trí hiện tại của van (mở hoặc đóng) cho mục đích giám sát.
• Van điện tử: Thường được sử dụng với bộ điều khiển khí để điều khiển nguồn cung cấp không khí, cho phép điều khiển từ xa
