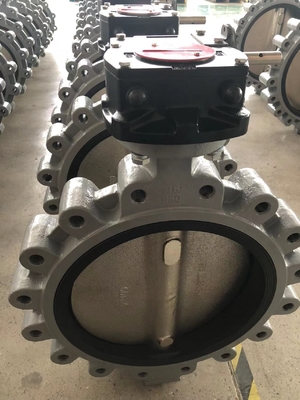

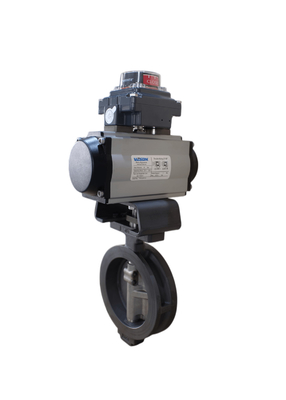

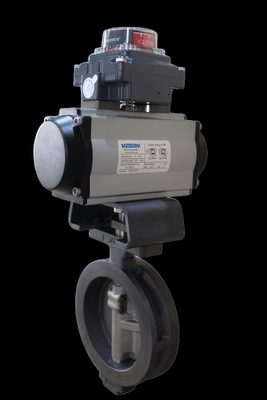

PFA lót và PTFE lót van bơ BFV loại phẳng Wafer loại van bướm Pneumatic On Off Valve

Các van bướm được lót bằng PFA

Lớp lót PFA (Perfluoroalkoxy):

• Tính chất vật liệu:

  • PFA là một loại fluoropolymer có tính chất tương tự như PTFE nhưng có độ bền cơ học cải thiện và ổn định nhiệt cao hơn.
  • Nó có khả năng chống lại rất nhiều loại hóa chất, bao gồm axit, cơ sở và dung môi mạnh.
  • PFA có điểm nóng chảy cao và có thể chịu được nhiệt độ lên đến khoảng 260 ° C (500 ° F).

• Ứng dụng:

  • Các van này thường được sử dụng trong chế biến hóa chất, ngành công nghiệp hóa dầu, dược phẩm và bất kỳ ứng dụng nào xử lý các chất ăn mòn cao.
  • Chúng phù hợp cho các ứng dụng độ tinh khiết cao do bản chất không phản ứng và ít có thể chiết xuất.

• Ưu điểm:

  • Chống hóa chất cao hơn.
  • Khả năng chịu nhiệt độ cao.
  • bề mặt mịn mà không dính giúp ngăn ngừa sự tích tụ và ô nhiễm.
  • Sức mạnh cơ học và độ bền tốt.

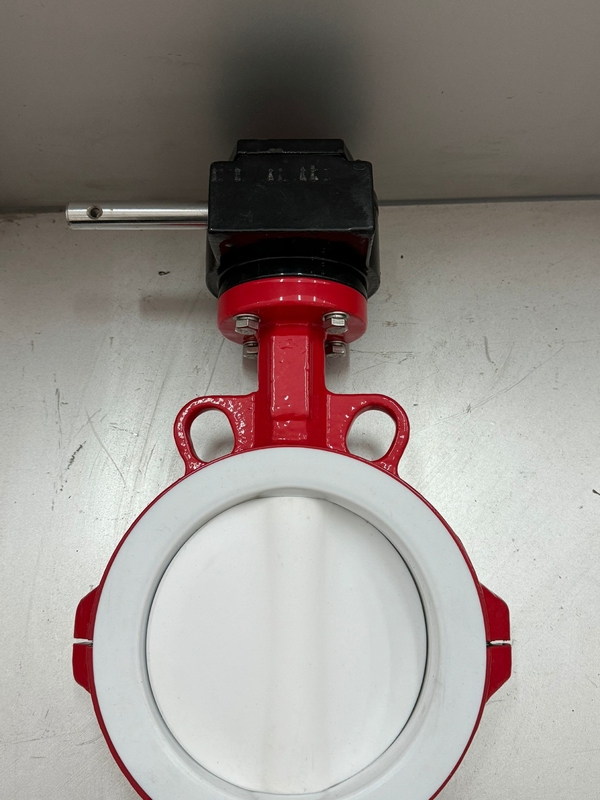

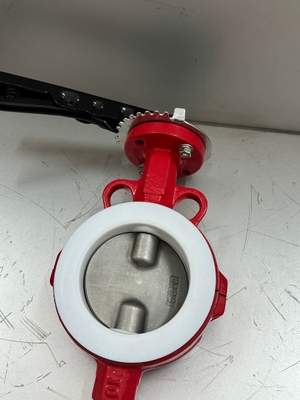

Các van bướm được lót bằng PTFE

Lớp lót PTFE (Polytetrafluoroethylene):

• Tính chất vật liệu:

  • PTFE là một fluoropolymer nổi tiếng được biết đến với khả năng chống hóa học đặc biệt và bề mặt ma sát thấp.
  • Nó rất không phản ứng, làm cho nó lý tưởng để xử lý hóa chất hung hăng.
  • PTFE có thể hoạt động ở nhiệt độ lên đến khoảng 204 ° C (400 ° F).

• Ứng dụng:

  • Được sử dụng rộng rãi trong chế biến hóa chất, ngành công nghiệp thực phẩm và đồ uống, dược phẩm và nhà máy xử lý nước.
  • Lý tưởng cho các ứng dụng đòi hỏi điều kiện sạch và vô trùng do tính chất không dính, không gây ô nhiễm.

• Ưu điểm:

  • Chống được rất nhiều hóa chất.
  • Mặt không dính, giảm nguy cơ tắc nghẽn và tích tụ.
  • Tỷ lệ ma sát thấp.
  • Sự ổn định nhiệt tốt trong phạm vi nhiệt độ hoạt động.

So sánh và lựa chọn

• Chống hóa học:

  • Cả PFA và PTFE đều có khả năng chống hóa học tuyệt vời, nhưng PFA có thể xử lý các điều kiện hung hăng hơn một chút và nhiệt độ cao hơn PTFE.

• Phạm vi nhiệt độ:

  • PFA có thể chịu được nhiệt độ cao hơn (lên đến 260 °C) so với PTFE (lên đến 204 °C).

• Sức mạnh cơ học:

  • PFA nói chung cung cấp độ bền cơ học tốt hơn và ít bị biến dạng dưới áp lực hoặc nhiệt độ cao so với PTFE.

• Chi phí:

  • Van lót PFA có xu hướng đắt hơn van lót PTFE do chi phí vật liệu và sự phức tạp của quá trình lót







Kích thước	DN25	DN32	DN40	DN50	DN65	DN80	DN100	DN125	DN150	DN200	DN250	DN300
A	33	33	33	43	46	46	52	56	56	60	68	78
B	65	73	82	89	102	118	150	174	205	260	318	376
C	51	56	63	62	69	90	106	119	131	166	202	235
D	104	110	116	126	136	150	170	180	200	230	266	292
E* (s)	90	90	109	120	133	133	143	191	191	230	(m)	(m)
E* (d)	90	90	90	90	109	109	120	133	143	191	208	230
F (s)	154	154	189	210	229	229	264	337	337	412	488	550
F (d)	154	154	154	154	189	189	210	229	264	337	377	412
Trọng lượng Kg (s)	5.2	5.2	4.9	5.8	9.4	12.2	17	21.8	29.8	46.6	66.7	96
Trọng lượng Kg (d)	3.7	3.7	3.4	4.3	5.9	7.7	9.7	13.2	15.6	29	48.4	62.2





Áp suất không khí 2,5 đến 8 bar (Dựa trên nguồn cung cấp không khí 5,5 bar theo tiêu chuẩn) Cơ thể Hợp kim nhôm

Nhiệt độ môi trường

-15 đến 8 oC (các phiên bản nhiệt độ thấp và cao cũng có sẵn)

Tuổi thọ chu kỳ 1,000,000 Hoạt động Piston Seal Nitrile

Chỉ báo Chỉ báo vị trí đa chức năng để kiểm tra trực quan Piston hợp kim nhôm

Đi bộ dừng Định hướng bên ngoài ± 5% trong cả hai vị trí mở và đóng





*Special actuator mounting kit required for temperatures above 80oC, contact sales for details and overall height dimensions *Special actuator mounting kit required for temperatures above 80oC, contact sales for details and overall height dimensions *Special actuator mounting kit required for temperatures above 80oC, contact sales for details and overall height dimensions *Special actuator mounting kit required for temperatures above 80oC, contact sales for details and overall height dimensions *Special actuator mounting kit required for temperatures above 80oC, contact sales for details and overall height dimensions
