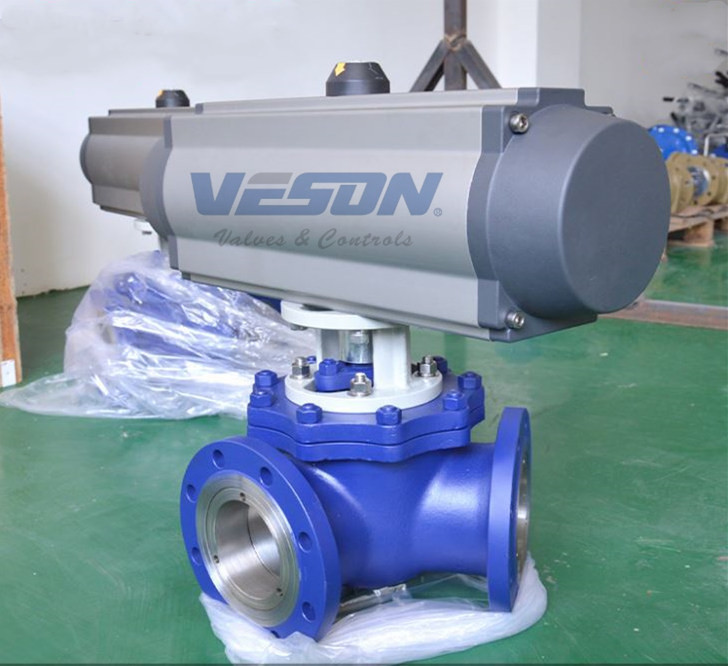

3/4 Way Van Van vận hành bằng khí nén, Thiết bị truyền động Van điều khiển bằng khí nén
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Veson/OEM |
| Chứng nhận: | ISO/CE/SIL3 |
| Số mô hình: | VS-052DA-180 ° |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 Ea |
|---|---|
| Giá bán: | FOB Shanghai |
| chi tiết đóng gói: | Thùng carton / ván ép trường hợp |
| Thời gian giao hàng: | Một tuần |
| Điều khoản thanh toán: | L/c, T/T, Western Union |
| Khả năng cung cấp: | 10000pcs/tháng |
|
Thông tin chi tiết |
|||
| Vật chất: | Hợp kim nhôm | Kiểu: | Thiết bị truyền động khí nén |
|---|---|---|---|
| Chức năng: | Thiết bị truyền động lần lượt quý | Van: | -bộ truyền động piston khí nén |
| Tên: | khí nén xoay thiết bị truyền động | Chỉ báo: | Chỉ báo chuẩn |
| Điểm nổi bật: | 180 độ khí nén rotary thiết bị truyền động,đôi quyền van thiết bị truyền động |
||
Mô tả sản phẩm
NAUMR tiêu chuẩn đôi Acting Rack và Pinion khí nén thiết bị truyền động
Các thiết bị truyền động được lắp ráp bằng khí nén được chia thành hai loại, bao gồm cấu trúc giá đỡ và cấu trúc ngã ba, cụ thể là dòng BGT và dòng BAW. Chúng là thiết bị kích hoạt để bật / tắt các van rẽ nhánh như van bi, van bướm. Trong đó dòng BAW có thể điều khiển van mô-men xoắn cao.
Theo yêu cầu của người dùng, các thiết bị như van điện từ, bộ định vị, thiết bị trả lời, bộ điều chỉnh bộ lọc, công tắc giới hạn và thiết bị vận hành bằng tay có thể được gắn trên bộ truyền động khí nén.
► Thông số kỹ thuật của thiết bị truyền động khí nén
1. Loại hành động: Double
2. Medium: sạch, khô và không có khí nén ăn mòn
3. Áp suất cung cấp không khí: 0,25 -0,8 Mpa
4. Nhiệt độ làm việc: Loại tiêu chuẩn: -20 ° C ~ + 80 ° C
Loại nhiệt độ thấp: -40 ° C ~ + 80 ° C
| Mô hình | EX1 mm | EX2 mm | Od / mm | 15 | 2 | O Ring (Piston) |
| VS-052 | 1M6 × 25 | M6 × 20 | ∮15 | 16 | min.5 / max.12 | Mùa xuân (Hộp mực) |
| VS-063 | M6 × 25 | M6 × 20 | ∮18 | 17 | 1 | Mùa xuân (Hộp mực) |
| VS-075 | M8 × 30 | M6 × 25 | ∮20 | 18 | 1 | Clip mùa xuân (Pinion) |
| VS-083 | M10 × 35 | M6 × 25 | ∮20 | 19 | 1 | Người chỉ thị vị trí |
| VS-092 | M10 × 40 | M8 × 30 | ∮25 | 20 | 1 | O Ring (Pinion botton) |
| VS-105 | M12 × 40 | M8 × 30 | ∮25 | 21 | 1 | O Ring (Pinion top) |
| VS-125 | M12 × 45 | M10 × 35 | ∮35 | 30 | 1 | End Cap (Phải) |
| VS-140 | M14 × 55 | M10 × 40 | ∮40 | 31 | 1 | Kết thúc Cap (Trái) |
| VS-160 | M16 × 55 | M10 × 45 | ∮45 | 39 | 1 | Cap vít (chỉ số) |
| VS-190 | M16 × 65 | M12 × 55 | ∮50 | 40 | 2 | pít tông |
| VS-210 | M16 × 70 | M14 × 60 | ∮55 | 41 | 1 | Nhãn nhận dạng thiết bị truyền động |
| VS-240 | M16 × 80 | M16 × 65 | ∮55 | 50 | 1 | Thân hình |
| VS-270 | M16 × 90 | M20 × 80 | ∮55 | 60 | 1 | Ổ trục |
Loại nhiệt độ cao: -20 ° C ~ + 180 ° C
5. Xoay góc: 90 ° ± 5 °
6. điện áp van điện từ: AC220V hoặc DC24V, hoặc theo yêu cầu của khách hàng.
► Thiết kế & Thi công Thiết bị truyền động bằng khí nén đôi Series AT
1. Hoàn toàn phù hợp với đặc điểm kỹ thuật mới nhất: ISO5211DIN3337VD / VDE3845 và NAMUR.
2. cơ thể nhôm cường độ cao đùn có một bề mặt bên trong mài mòn tráng oxit anode trone cho cuộc sống lâu dài, hệ số ma sát thấp và hiệu suất nhanh chóng.
3. Xây dựng tuyệt vời, nhỏ gọn và hiện đại hóa cùng với nhiều chi tiết kỹ thuật làm cho việc lựa chọn cả về kinh tế và có lợi.
4. Tất cả các bề mặt tác động áp dụng các vòng bi chất lượng cao, dẫn đến ma sát thấp, tuổi thọ chu kỳ cao và không gây ồn. Hai bu lông điều chỉnh dừng du lịch bên ngoài độc lập có thể dễ dàng và chính xác điều chỉnh ± 5 ° ở cả hướng mở và đóng.
5. Các thiết bị truyền động phác thảo cùng có các chế độ chức năng của tác động kép và trở lại mùa xuân, và trở lại mùa xuân có phong cách bình thường mở và bình thường đóng.
6. Chỉ báo vị trí đa chức năng với NUMER thuận tiện cho việc lắp phụ kiện.
7. Lò xo nén được nén trước rất thuận tiện cho các quy trình lắp đặt và tháo nước an toàn.
8. piston nhôm đúc và mũ kết thúc có cường độ cao và trọng lượng nhẹ.
9. Các vật liệu O-ring khác nhau có sẵn cho nhiệt độ cao và thấp.
10. Theo các yêu cầu khác nhau, chúng tôi có thể cung cấp phép quay đa hướng (ví dụ: 120 ° 135 ° 180 °) và ba bộ truyền động vị trí.
11. Van solenoid dễ dàng lắp đặt mà không cần bất kỳ tấm ván kết nối nào.
► Quy trình giao dịch -Bộ truyền động khí nén
► Thiết bị truyền động FAQ-Pneumatic
1. Q: Là thứ tự mẫu chấp nhận được?
A: Vâng, tất nhiên rồi.
2. Q: Làm Thế Nào để đặt thứ tự?
A: Bạn có thể gửi cho chúng tôi một email hoặc gọi cho tôi trực tiếp.
3. Q: bao nhiêu ngày để giao hàng?
A: Thông Thường trong vòng 15-20 ngày theo số lượng đặt hàng.
4. Q: Làm Thế Nào để thực hiện thanh toán?
A: Chúng Tôi chỉ chấp nhận T / T.
5. Q: Làm Thế Nào bạn sẽ thực hiện các lô hàng?
A: Bằng đường biển, hàng không hoặc dịch vụ thể hiện.
