vật liệu: | Hợp kim nhôm | Kiểu: | Van bướm Thiết bị truyền động bánh răng và giá đỡ bằng khí nén I |
---|---|---|---|
Chức năng: | Thiết bị truyền động vòng quý | Van nước: | thiết bị truyền động piston khí nén |
Nhiệt độ của phương tiện truyền thông: | Nhiệt độ bình thường | Ứng dụng: | Tổng quan |
Điểm nổi bật: | Thiết bị truyền động khí nén quý rẽ,Thiết bị truyền động thanh răng bằng hợp kim nhôm,Thiết bị truyền động piston khí nén SIL3 |
Mô tả sản phẩm

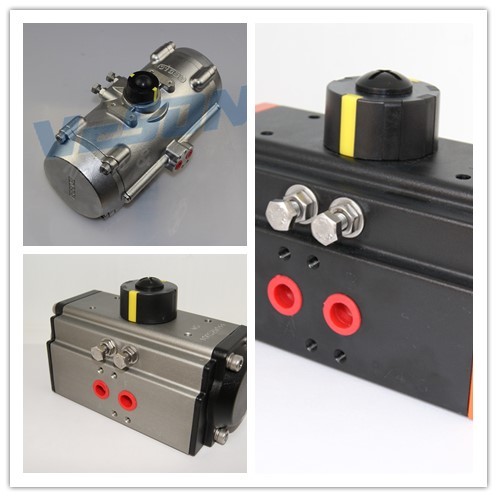

Thiết bị truyền động bánh răng hợp kim nhôm Thiết bị truyền động khí nén quay một phần tư
1. Chỉ số
Đèn báo vị trí có gắn Namur là tiêu chuẩn trên tất cả các VESON
thiết bị truyền động khí nén để lắp phụ kiện.
2.Bánh răng
bánh răng thép hợp kim cứng được mài chính xác và mạ Niken
(trên 15um) nhằm giảm ma sát, mang lại khả năng chống mài mòn tối đa.
Tuân thủ đầy đủ các tiêu chuẩn mới nhất của ISO5211 & DIN3337.
Kích thước có thể được tùy chỉnh và tùy chọn, thép không gỉ và
hợp kim nhôm cũng có sẵn.
3. Thân máy truyền động.
Nhôm đùn được anod hóa cứng (trên 30um) để bảo vệ
chống mài mòn đồng thời giảm ma sát của piston với
mức tối thiểu tuyệt đốiCác tùy chọn khác như Niken, Gốm sứ, PTFE,
Phủ polyester có sẵn.
4. Mũ kết thúc
Cung cấp mũ nhôm đúc khuôn phủ Epoxy (trên 80um)
sức đề kháng tối đa chống lại các yếu tố có khả năng ăn mòn.Khác
các phương pháp điều trị như Niken, Gạch, PTFE, phủ Polyester là
có sẵn.
5.Pít-tông
Khuôn đúc được xử lý anodized cứng và cân bằng chính xác (trên 30um)
piston nhôm được trang bị các vòng và dẫn hướng chất lượng cao.Cặp sinh đôi
thiết kế giá đỡ và pít-tông tạo ra mô-men xoắn đầu ra không đổi trên tất cả các bộ truyền động.
6.Điều chỉnh du lịch
Điều chỉnh tiêu chuẩn là ± 5° ở cả vị trí mở và đóng
thông qua các bu lông điều chỉnh bên ngoài dễ dàng tiếp cận.
7. Lò xo hiệu suất cao
Lò xo thép cường độ cao được phủ Epoxy chống ăn mòn
sức đề kháng và dịch vụ lâu hơn.Các lò xo được nạp sẵn có thể được an toàn &
nhanh chóng bị tháo rời.
8. Vòng bi & Hướng dẫn
Vật liệu hợp chất có độ bền cao mang lại sự ổn định đáng tin cậy cao với
ma sát tối thiểu và tuổi thọ dài.
VAN BÓNG 3 chiều | ||||||
Lựa chọn bộ truyền động khí nén: kích thước phù hợp chỉ để tham khảo, mô-men xoắn của van cộng với hệ số an toàn 25% | ||||||
Kích cỡ | Mô-men xoắn van in.lbs | mô-men xoắn van * 1,25 | Thiết bị truyền động tác động kép | Mômen truyền động (in.lbs) 5bar | Thiết bị truyền động quay trở lại mùa xuân | Mômen truyền động (in.lbs) 5bar FC |
1/2" | 79 | 98,75 | VS-052DA | 177 | VS-052SR10 | 70-104 |
3/4" | 85 | 106,25 | VS-052DA | 177 | VS-052SR10 | 70-104 |
1" | 110 | 137,5 | VS-052DA | 177 | VS-075SR10 | 190-318 |
1-1/2" | 290 | 362,5 | VS-075DA | 515 | VS-092SR10 | 407-574 |
2" | 680 | 850 | VS-092DA | 997 | VS-125SR10 | 1018-1497 |
2-1/2" | 1085 | 1356.3 | VS-105DA | 1441 | VS-140SR10 | 1538-2247 |
3" | 1597 | 1996.3 | VS-125DA | 2555 | VS-160SR10 | 2379-3388 |
4" | 1780 | 2225 | VS-125DA | 2555 | VS-160SR10 | 2379-3388 |
VAN BÓNG 2 chiều | ||||||
Kích cỡ | mô-men xoắn van * 1,25 | Kết nối đầu van (mm) | Thiết bị truyền động tác động kép | Mômen truyền động (in.lbs) 5bar | Thiết bị truyền động quay trở lại mùa xuân | Mômen truyền động (in.lbs) 5bar FC |
1/2" | 90 | 9 | VS-052DA | 177 | VS-052-SR10 | 70-104 |
3/4" | 100 | 9 | VS-052DA | 177 | VS-052-SR10 | 70-104 |
1" | 140 | 11 | VS-052DA | 177 | VS-063-SR10 | 190-318 |
1-1/2" | 240 | 14 | VS-063DA | 320 | VS-083-SR10 | 264-359 |
2" | 480 | 14 | VS-075DA | 515 | VS-105-SR10 | 562-857 |
2-1/2" | 650 | 17 | VS-083DA | 631 | VS-125-SR10 | 1018-1497 |
3" | 1150 | 17 | VS-105DA | 1441 | VS-140-SR10 | 1538-2247 |
4" | 1400 | 22 | VS-105DA | 1441 | VS-140-SR10 | 1538-2247 |
Người mẫu | EX1 mm | EX2 mm | od/mm | 15 | 2 | Vòng chữ O (Piston) |
VS-052 | 1M6×25 | M6×20 | ∮15 | 16 | tối thiểu 5/ tối đa 12 | Mùa xuân (Hộp mực) |
VS-063 | M6×25 | M6×20 | ∮18 | 17 | 1 | Mùa xuân (Hộp mực) |
VS-075 | M8×30 | M6×25 | ∮20 | 18 | 1 | Kẹp lò xo (Bánh răng) |
VS-083 | M10×35 | M6×25 | ∮20 | 19 | 1 | Người chỉ thị vị trí |
VS-092 | M10×40 | M8×30 | ∮25 | 20 | 1 | O Ring (Bánh răng) |
VS-105 | M12×40 | M8×30 | ∮25 | 21 | 1 | O Ring (Đầu bánh răng) |
VS-125 | M12×45 | M10×35 | ∮35 | 30 | 1 | Mũ kết thúc (Phải) |
VS-140 | M14×55 | M10×40 | ∮40 | 31 | 1 | Mũ kết thúc (Trái) |
VS-160 | M16×55 | M10×45 | ∮45 | 39 | 1 | Nắp vít (Chỉ báo) |
VS-190 | M16×65 | M12×55 | ∮50 | 40 | 2 | pít tông |
VS-210 | M16×70 | M14×60 | ∮55 | 41 | 1 | Nhãn nhận dạng thiết bị truyền động |
VS-240 | M16×80 | M16×65 | ∮55 | 50 | 1 | Thân hình |
VS-270 | M16×90 | M20×80 | ∮55 | 60 | 1 | Trục truyền động |
Loại nhiệt độ cao: -20°C~+180°C
5. Góc quay: 90°± 5°
6. Điện áp van điện từ: AC220V hoặc DC24V, hoặc theo yêu cầu của khách hàng.
► Thiết kế & Thi công Thiết bị truyền động khí nén tác động kép dòng AT
1. Tuân thủ đầy đủ thông số kỹ thuật mới nhất: ISO5211DIN3337VD/VDE3845 và NAMUR.
2. Thân nhôm cường độ cao ép đùn sở hữu bề mặt bên trong được mài giũa được phủ lớp oxy hóa cực dương để có tuổi thọ cao, hệ số ma sát thấp và hiệu suất nhanh chóng.
3. Cấu trúc tuyệt vời, nhỏ gọn và hiện đại cùng với nhiều thông số kỹ thuật giúp cho việc lựa chọn vừa tiết kiệm vừa mang lại lợi ích.
4. Tất cả các bề mặt hoạt động đều sử dụng vòng bi chất lượng cao, dẫn đến ma sát thấp, tuổi thọ cao và không có tiếng ồn.Hai bu lông điều chỉnh điểm chặn hành trình bên ngoài độc lập có thể điều chỉnh dễ dàng và chính xác ±5°ở cả hai hướng mở và đóng.
5. Bộ truyền động phác thảo tương tự có các chế độ chức năng tác động kép và hồi xuân, và hồi xuân có kiểu đóng bình thường và đóng bình thường.
6. Đèn báo vị trí đa chức năng với NUMER thuận tiện cho việc lắp đặt phụ kiện.
7. Lò xo tải được nén trước thuận tiện cho quá trình lắp và tháo dỡ an toàn.
8. Piston và nắp cuối bằng nhôm đúc có cường độ cao và nhẹ.
9. Các vật liệu vòng chữ O khác nhau có sẵn cho nhiệt độ cao và thấp.
10. Theo các nhu cầu khác nhau, chúng tôi có thể cung cấp các vòng quay đa hành trình (ví dụ: 120°135°180°) và bộ truyền động ba vị trí.
11. Van điện từ được lắp đặt dễ dàng mà không cần tấm ván nối.
