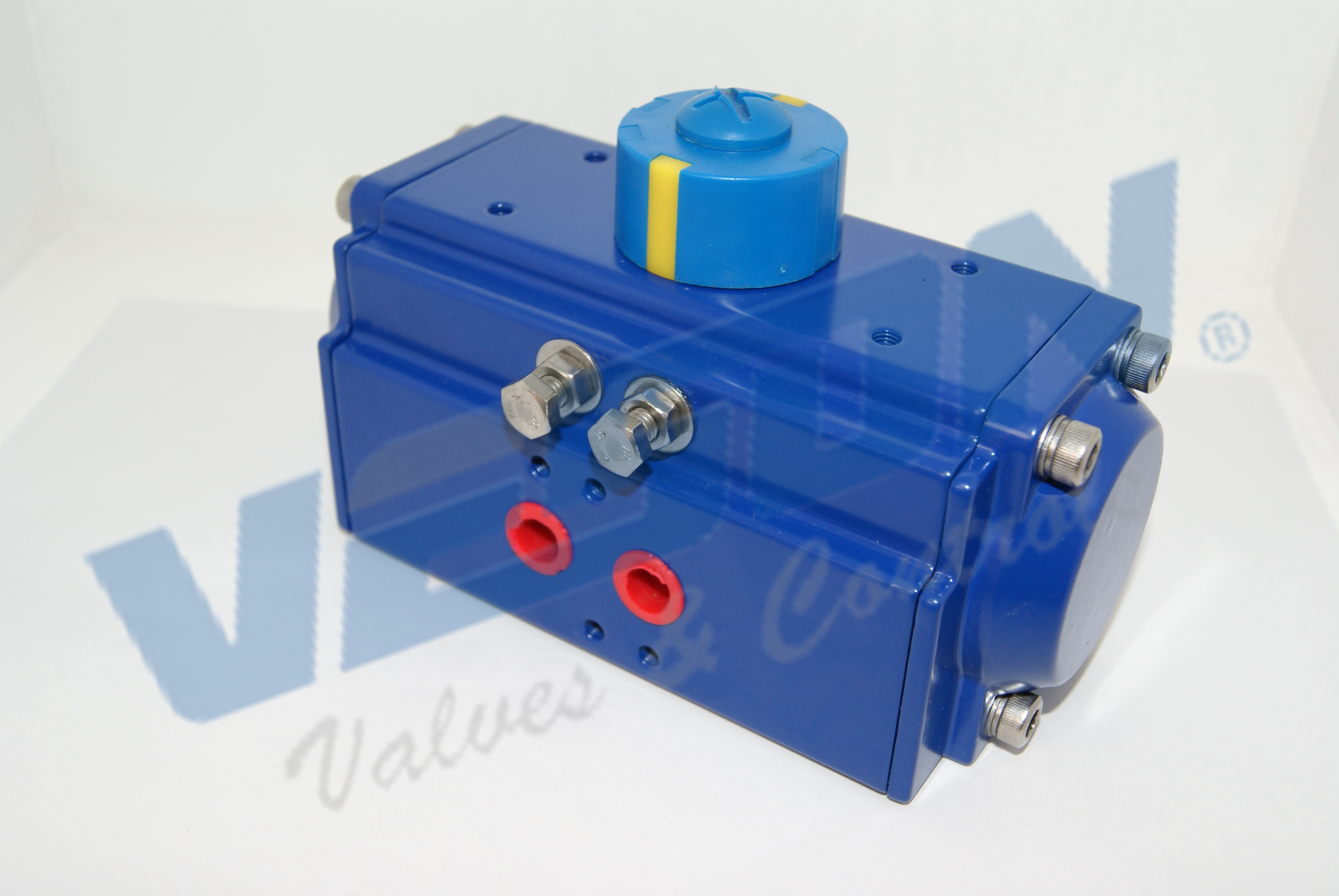

EPOXY Giá đỡ khí nén tráng và bộ truyền động bánh răng cho van bi / bướm
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Veson/OEM |
| Chứng nhận: | ISO/CE/SIL3 |
| Số mô hình: | VS-083DA |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 Ea |
|---|---|
| Giá bán: | FOB Shanghai |
| chi tiết đóng gói: | Thùng carton / Ván ép |
| Thời gian giao hàng: | Một tuần |
| Điều khoản thanh toán: | L/c, T/T, Western Union |
| Khả năng cung cấp: | 10000pcs/tháng |
|
Thông tin chi tiết |
|||
| Vật chất: | Hợp kim nhôm | Kiểu: | Thiết bị truyền động khí nén quý |
|---|---|---|---|
| tính năng: | chống nổ | Van: | cơ cấu chấp hành piston khí nén |
| Cả đời: | một triệu lần | ứng dụng: | Tổng quát |
| Điểm nổi bật: | bộ truyền động van và bánh răng,giá khí nén và bộ truyền động quay |
||
Mô tả sản phẩm
Thiết kế nhỏ gọn Giá và Thiết bị truyền động van Pinion được sử dụng trong Van bi / bướmTính năng, đặc điểm:
1. Thân nhôm đúc (ASTM6005), có thể được xử lý bằng mạ anốt, epoxy, PTFE hoặc Niken. Quá trình mài mịn bề mặt bên trong, cả bên trong và bên ngoài sử dụng công nghệ chống ăn mòn tiên tiến, hệ số ma sát xi lanh nhỏ, tuổi thọ dài.
2. Mũ bằng nhôm đúc cũng có thể được xử lý bằng PTFE, mạ Niken.
3. Thép hợp kim mạ niken hoặc trục đầu ra bằng thép không gỉ.
4. Thiết kế giá đỡ và bánh răng, vị trí lắp đặt đối xứng, dễ dàng thay đổi tay lái trục đầu ra, hành động nhanh chóng.
5. Vòng bi trượt chống ma sát.
6. Chốt thép không gỉ.
7. Hoàn toàn phù hợp với tiêu chuẩn quốc tế: NAMUR, ISO5211, DIN3337.
8. Góc quay: 90 ° ± 5 °. Các bộ truyền động khí nén của các hành trình khác nhau có thể được tùy chỉnh theo yêu cầu (ví dụ: 120 °, 135 °, 180 °, v.v.)
Thiết bị truyền động khí nén
| Vật chất | Hợp kim nhôm ép đùn |
| Góc quay | 0 ~ 90 độ |
| Kết cấu | giá đỡ và bánh răng truyền động quay |
| Áp lực công việc | 2 ~ 8bar |
| Xử lý bề mặt | anodizing cứng |
| Nhiệt độ làm việc | Nhiệt độ thường: -20ºC (-4 ° F) ~ 80ºC (+ 176 ° F); Nhiệt độ cao: -15ºC (+ 5 ° F) ~ 150ºC (+ 302 ° F); Nhiệt độ thấp: -40ºC (-104 ° F) ~ 80ºC (+ 176 ° F). |
| Kết nối | NAMUR, ISO5211 và DIN3337 |
| Ứng dụng | van bi, van bướm, và máy quay |
| Màu cốc | xám, đen, xanh da trời, xanh đậm, đỏ, cam |
Kích thước bộ truyền động khí nén
Thiết bị truyền động quay khí nén được sử dụng rất nhiều trong van bi và van bướm.
Chi phí thấp, thiết kế nhỏ gọn, tuổi thọ dài.
Loại thiết bị truyền động khí nén: tác động đơn (hồi xuân) hoặc tác động kép.
Màu sắc: cam, xanh, đen, xám đen. chúng tôi chấp nhận màu sắc OEM và thương hiệu.
Áp suất làm việc của bộ truyền động khí nén: 0,3 ~ 0,8MPa
Kết nối dưới cùng: ISO 5211
Tiêu chuẩn van điện từ: Namur
Phụ kiện của bộ truyền động khí nén: hộp công tắc giới hạn, van điện từ, bộ định vị.
Veson Double diễn xuất khí nén tự động mô-men xoắn
| Kích thước | Áp suất cung cấp không khí (bar /) | |||||
| 3.0 | 4.0 | 5.0 | 6.0 | 7,0 | 8,0 | |
| Bảng mô-men xoắn (Nm) | ||||||
| VS-032DA | 4.6 | 6.1 | 7.6 | 9,2 | 10,7 | 12.2 |
| VS-052DA | 12,0 | 16.0 | 20.0 | 24.0 | 28,0 | 32,0 |
| VS-063DA | 21,7 | 28,9 | 36,0 | 43,4 | 50,6 | 57,8 |
| VS-075DA | 30,0 | 40,0 | 50,0 | 60,0 | 70,0 | 80,0 |
| VS-083DA | 46,8 | 62,4 | 78,0 | 93,6 | 109,2 | 124,8 |
| VS-092DA | 67,6 | 90,1 | 112,6 | 135,2 | 157,7 | 180,2 |
| VS-105DA | 97,7 | 130.3 | 162,9 | 195,5 | 228,0 | 260,6 |
| VS-125DA | 150,5 | 200,6 | 250,8 | 301.0 | 351.1 | 401.3 |
| VS-140DA | 260,7 | 347,6 | 433.8 | 521,4 | 608.3 | 695.2 |
| VS-160DA | 397.2 | 529,6 | 662.0 | 794,4 | 926.8 | 1059.2 |
| VS-190DA | 640.2 | 853,6 | 1067.0 | 1280,4 | 1493.8 | 1707.2 |
| VS-210DA | 798,0 | 1064,0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
| VS-240DA | 1154.3 | 1539.0 | 1923.8 | 2308,5 | 2693.3 | 3078.0 |
| VS-270DA | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095,0 | 4680.0 |
| VS-300DA | 2291,4 | 3055.2 | 3819.0 | 4582.8 | 5346,6 | 6110.4 |
Thiết bị truyền động khí nén đôi và tiêu chuẩn đôi của NAUMR
► Thông số kỹ thuật của Thiết bị truyền động khí nén
1. Kiểu diễn xuất: Đôi
2. Trung bình: sạch, khô và không có khí nén ăn mòn
3. Áp suất cấp khí: 0,25 -0,8 Mpa
4. Nhiệt độ làm việc: Loại tiêu chuẩn: -20 ° C ~ + 80 ° C
Loại nhiệt độ cao: -20 ° C ~ + 180 ° C
5. Xoay góc: 90 ° ± 5 °
6. Điện áp van điện từ: AC220V hoặc DC24V, hoặc theo yêu cầu của khách hàng.
► Thiết kế và thi công Thiết bị truyền động khí nén kép AT Series
1. Hoàn toàn phù hợp với đặc điểm kỹ thuật mới nhất: ISO5211DIN3337VD / VDE3845and NAMUR.
2. Thân nhôm cường độ cao ép đùn sở hữu bề mặt bên trong được mài giũa được phủ oxy hóa cực dương cho tuổi thọ cao, hệ số ma sát thấp và hiệu suất nhanh.
3. Xây dựng tuyệt vời, nhỏ gọn và hiện đại hóa cùng với nhiều thông số kỹ thuật làm cho việc lựa chọn cả về kinh tế và lợi ích.
4. Tất cả các bề mặt hoạt động đều sử dụng vòng bi chất lượng cao, dẫn đến ma sát thấp, tuổi thọ cao và không có tiếng ồn. Hai bu lông điều chỉnh dừng di chuyển bên ngoài độc lập có thể điều chỉnh dễ dàng và chính xác ± 5 ° ở cả hai hướng mở và đóng.
5. Bộ chấp hành phác thảo tương tự có các chế độ chức năng của tác động kép và hồi xuân, và hồi xuân có kiểu mở bình thường và đóng bình thường.
6. Chỉ báo vị trí đa chức năng với NUMER thuận tiện cho việc gắn phụ kiện.
7. Lò xo tải trước được nén thuận tiện cho các quy trình lắp và xé an toàn.
8. Pít-tông nhôm đúc và nắp cuối có cường độ cao và nhẹ.
9. Vật liệu vòng chữ O khác nhau có sẵn cho nhiệt độ cao và thấp.
10. Theo các nhu cầu khác nhau, chúng tôi có thể cung cấp các vòng quay đa hành trình (ví dụ 120 ° 135 ° 180 °) và ba bộ truyền động vị trí.
11. Van điện từ được gắn dễ dàng mà không cần bất kỳ tấm ván kết nối.
► Quy trình giao dịch - Thiết bị truyền động khí nén
► Bộ truyền động khí nén FAQ
1. Q: Đơn hàng mẫu có được chấp nhận không?
A: Vâng, tất nhiên.
2. Q: Làm thế nào để đặt hàng?
A: Bạn có thể gửi email cho chúng tôi hoặc gọi trực tiếp cho tôi.
3. Q: Bao nhiêu ngày để giao hàng?
A: Thông thường trong vòng 15-20 ngày theo số lượng đặt hàng.
4. Q: Làm thế nào để thực hiện thanh toán?
A: Chúng tôi chỉ chấp nhận T / T.
5. Q: Bạn sẽ thực hiện lô hàng như thế nào?
A: Bằng đường biển, đường hàng không hoặc dịch vụ chuyển phát nhanh.
