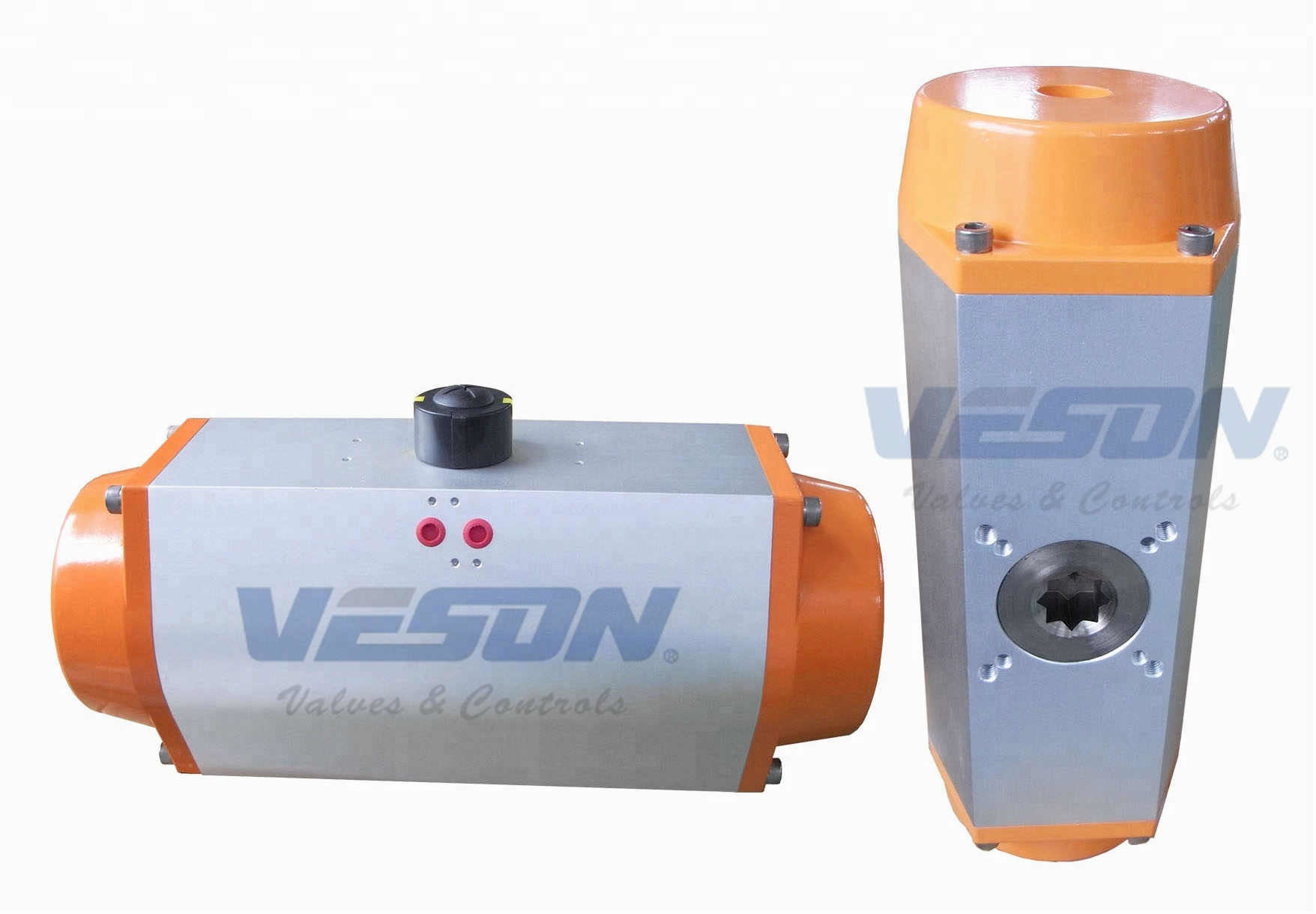

Hiệu suất cao Rack và Pinion Rotary Thiết bị truyền động Vật liệu hợp kim nhôm
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Veson/OEM |
| Chứng nhận: | ISO/CE/SIL3 |
| Số mô hình: | VS-075DA |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 Ea |
|---|---|
| Giá bán: | FOB Shanghai |
| chi tiết đóng gói: | Thùng carton / ván ép trường hợp |
| Thời gian giao hàng: | Một tuần |
| Điều khoản thanh toán: | L/c, T/T, Western Union |
| Khả năng cung cấp: | 10000pcs/tháng |
|
Thông tin chi tiết |
|||
| Vật chất: | Hợp kim nhôm | Kiểu: | Thiết bị truyền động khí nén |
|---|---|---|---|
| Chức năng: | Thiết bị truyền động lần lượt quý | Van lắp đặt: | van bướm, van bi |
| Chỉ báo: | Chỉ báo chuẩn | Kích thước cổng: | Tiêu chuẩn |
| Điểm nổi bật: | rack và bánh răng van thiết bị truyền động,giá khí nén và bánh răng quay thiết bị truyền động |
||
Mô tả sản phẩm
Hiệu suất cao Rack và Pinion Rotary Thiết bị truyền động Vật liệu hợp kim nhôm
Các thiết bị truyền động rack & pinion khí nén được sản xuất bằng cách sử dụng các vật liệu mới nhất và phương pháp để cung cấp hoạt động đáng tin cậy và trơn tru trong yêu cầu ứng dụng kiểm soát quá trình.
1. cứng nhôm anodized nhà ở
2. Trục ổ đĩa hợp kim mạ niken
3. ISO / NAMUR thiết kế cho phổ gắn kết và acessory tập tin đính kèm
4. Điều chỉnh đột quỵ hai chiều
5. 1/8 ", 1/4" và 1/2 "NPT không khí đầu vào đa tạp
► Thông số kỹ thuật của thiết bị truyền động khí nén
1. Loại hành động: Double
2. Medium: sạch, khô và không có khí nén ăn mòn
3. Áp suất cung cấp không khí: 0,25 -0,8 Mpa
4. Nhiệt độ làm việc: Loại tiêu chuẩn: -20 ° C ~ + 80 ° C
Loại nhiệt độ thấp: -40 ° C ~ + 80 ° C
Loại nhiệt độ cao: -20 ° C ~ + 180 ° C
5. Xoay góc: 90 ° ± 5 °
6. điện áp van điện từ: AC220V hoặc DC24V, hoặc theo yêu cầu của khách hàng.
Mô hình | A | B | C | D | E | F | G | H | tôi | N | A120 * | A180 * | J | K |
VS-032 | 110 | 45 | 45 | 65 | 22,5 | 22,5 | 12 | 50 | 25 | 9 | --- | --- | F03 | --- |
| 4,33 | 1,77 | 1,77 | 2,56 | 0,89 | 0,89 | 0,47 | 1,97 | 0,98 | 0,35 | |||||
VS-052 | 153 | 72 | 65 | 92 | 30 | 41,5 | 14 | 80 | 30 | 11 | 182 | 225 | F05 | F03 |
| 6,03 | 2,83 | 2,56 | 3,62 | 1,18 | 1,63 | 0,55 | 3,15 | 1,18 | 0,43 | 7,16 | 8,86 | |||
VS-063 VS-075 | 174 | 88 | 72 | 108 | 36 | 47 | 18 | 80 | 30 | 14 | 216 | 266 | F07 | F05 |
| 6,86 | 3,46 | 2,83 | 4,25 | 1,42 | 1,85 | 0,71 | 3,15 | 1,18 | 0,55 | 8,50 | 10,47 | |||
| 196 | 100 | 81 | 120 | 42 | 53 | 20 | 80 | 30 | 14 | 232 | 282 | F07 | F05 | |
| 7,72 | 3,94 | 3,19 | 4,72 | 1,65 | 2,09 | 0,79 | 3,15 | 1,18 | 0,55 | 9,13 | 11,10 | |||
VS-083 | 208 | 109 | 92 | 129 | 46 | 57 | 21 | 80 | 30 | 17 | 245 | 304 | F07 | F05 |
| 8,20 | 4,29 | 3,62 | 5.08 | 1,81 | 2,24 | 0,83 | 3,15 | 1,18 | 0,67 | 9,65 | 12,0 | |||
VS-092 | 249 | 117 | 98 | 137 | 50 | 58,5 | 22 | 80 | 30 | 17 | 303 | 386 | F07 | F05 |
| 9,81 | 4,61 | 3,86 | 5,39 | 1,97 | 2,30 | 0,87 | 3,15 | 1,18 | 0,67 | 12,0 | 15,2 | |||
VS-105 | 278 | 133 | 110 | 153 | 58 | 62 | 26 | 80 | 30 | 22 | 330 | 414 | F10 | F07 |
| 10,95 | 5,24 | 4,33 | 6,02 | 2,28 | 2,44 | 1,02 | 3,15 | 1,18 | 0,87 | 13,0 | 16,3 | |||
VS-125 | 326 | 155 | 125,5 | 175 | 67,5 | 75 | 27,5 | 80 | 30 | 22 | 392 | 497 | F10 | F07 |
| 12,84 | 6,10 | 4,94 | 6,89 | 2,66 | 2,95 | 1,08 | 3,15 | 1,18 | 0,87 | 15,4 | 19,6 | |||
VS-140 | 396 | 173 | 137,5 | 193 | 75 | 77 | 32 | 80 | 30 | 27 | 475 | 601 | F12 | F10 |
| 15,60 | 6,81 | 5,41 | 7,60 | 2,95 | 3,03 | 1,26 | 3,15 | 1,18 | 1,06 | 18,7 | 23,7 | |||
VS-160 | 457 | 198 | 158 | 218 | 87 | 87 | 34 | 80 | 30 | 27 | 553 | 700 | F12 | F10 |
| 18.01 | 7,80 | 6,22 | 8,58 | 3,43 | 3,43 | 1,34 | 3,15 | 1,18 | 1,06 | 21,8 | 27,6 | |||
VS-190 | 538 | 232 | 189 | 262 | 103 | 103 | 40 | 130 | 30 | 36 | 623 | 790 | F14 | --- |
| 21,18 | 9,13 | 7,44 | 10.3 | 4,06 | 4,06 | 1,57 | 3,15 | 1,18 | 1,42 | 24,5 | 31,1 | |||
VS-210 | 568 | 257 | 210 | 287 | 113 | 113 | 40 | 130 | 30 | 36 | 662 | 851 | F14 | --- |
| 22,36 | 10,12 | 8,27 | 11,30 | 4,45 | 4,45 | 1,57 | 5,12 | 1,18 | 1,42 | 26,1 | 33,5 | |||
VS-240 | 660 | 291 | 245 | 321 | 130 | 130 | 50 | 130 | 30 | 46 | 828 | 1000 | F 16 | --- |
| 26,0 | 11,46 | 9,65 | 12,64 | 5,12 | 5,12 | 1,97 | 5,12 | 1,18 | 1,81 | 32,6 | 39,4 | |||
VS-270 | 740 | 330 | 273 | 360 | 147 | 147 | 50 | 130 | 30 | 46 | 867 | 1119 | F 16 | --- |
| 29,13 | 13,0 | 10,75 | 14,17 | 5,79 | 5,79 | 1,97 | 5,12 | 1,18 | 1,81 | 34,1 | 44,1 | |||
VS-300 | 798 | 354 | 290 | 384 | 90 | 173 | 50 | 130 | 30 | 46 | F 16 | --- |
| Mô hình | Cung cấp không khí (Bar / PSIG) | |||||
| 3,0 / 42,6 | 4,0 / 56,9 | 5.0 / 71,1 | 6,0 / 85,3 | 7,0 / 99,6 | 8,0 / 113,8 | |
| VS-032DA | 4,6 | 6.1 | 7,6 | 9,2 | 10,7 | 12,2 |
| 40,7 | 54,0 | 67,3 | 81,4 | 94,7 | 108,0 | |
| VS-052DA | 12,0 | 16,0 | 20,0 | 24,0 | 28,0 | 32,0 |
| 106,2 | 141,6 | 177,0 | 212,4 | 247,8 | 283,2 | |
| VS-063DA | 21,7 | 28,9 | 36,1 | 43,4 | 50,6 | 57,8 |
| 191,8 | 255,8 | 319,7 | 383,6 | 447,6 | 511,5 | |
| VS-075DA | 35,0 | 46,6 | 58,3 | 69,9 | 81,6 | 93,2 |
| 309,3 | 412,4 | 515,5 | 618,6 | 721,7 | 824,8 | |
| VS-083DA | 42,8 | 57,0 | 71,3 | 85,5 | 99,8 | 114,0 |
| 378,3 | 504,5 | 630,6 | 756,7 | 882,8 | 1008,9 | |
| VS-092DA | 67,6 | 90,1 | 112,6 | 135,2 | 157,7 | 180,2 |
| 598,0 | 797,4 | 996,7 | 1196.1 | 1395,4 | 1594,8 | |
| VS-105DA | 97,7 | 130,3 | 162,9 | 195,5 | 228,0 | 260,6 |
| 864,9 | 1153,2 | 1441,4 | 1729,7 | 2018,0 | 2306,3 | |
| VS-125DA | 173,3 | 231,0 | 288,8 | 346,5 | 404,3 | 46,02 |
| 1533,3 | 2044,4 | 2555,4 | 3066,5 | 3577,6 | 4088,7 | |
| VS-140DA | 260,7 | 347,6 | 434,5 | 521,4 | 608,3 | 695,2 |
| 2307,2 | 3076,3 | 3845,3 | 4614,4 | 5383.5 | 6152,5 | |
| VS-160DA | 397,2 | 529,6 | 66,02 | 794,4 | 926,8 | 1059,2 |
| 3515,2 | 4687,0 | 5858,7 | 7030,4 | 8202.2 | 9373,9 | |
| VS-190DA | 640,2 | 853,6 | 1067.0 | 1280,4 | 1493,8 | 1707,2 |
| 5665,8 | 7554,4 | 9443.0 | 11331,5 | 13220,1 | 15108,7 | |
| VS-210DA | 798,0 | 1064,0 | 1330,0 | 1596,0 | 1862,0 | 2128,0 |
| 7062,3 | 9416,4 | 11770,5 | 14124,6 | 16478,7 | 18832,8 | |
| VS-240DA | 1154,3 | 1539,0 | 1923,8 | 2308,5 | 2693,3 | 3078,0 |
| 10215,1 | 13620,2 | 17025,2 | 20430,2 | 23835,3 | 27240,3 | |
| VS-270DA | 1939,2 | 2585,6 | 3232,0 | 3878,4 | 4524,8 | 5171,2 |
| 17161,9 | 22882,6 | 28603,2 | 34323,8 | 40044,5 | 45765,1 | |
| VS-300DA | 2291,4 | 3055,2 | 3819,0 | 4582,8 | 5346,6 | 6110,4 |
| 20278,9 | 27038,5 | 33798,2 | 40557,8 | 47317,4 | 54077,0 | |
Thêm một thiết bị truyền động khí nén vào van bi hoặc van quay quý cho phép chúng được điều khiển từ xa bằng khí nén để tăng tự động hóa hệ thống. Thiết bị truyền động khí nén là một giải pháp đáng tin cậy để kiểm soát van lớn hơn với chi phí đầu tư tương đối thấp. Các van này thường có mặt bích gắn ISO 5211, vì vậy chúng được chuẩn bị cho một bộ truyền động. Thiết bị truyền động này tương thích với các van ISO 5211 F10 hoặc F12 và có kết nối 27 mm cho trục truyền động vuông. Kích thước trục có thể được giảm bằng cách sử dụng bộ điều hợp. Vui lòng kiểm tra cẩn thận bảng dữ liệu và kích thước mặt bích của van của bạn, vì có nhiều biến thể trên thị trường. Thiết bị truyền động này tạo ra mô-men xoắn 180,5 Nm ở 8 bar, nhưng nó có cửa sổ áp suất điều khiển 6-10 bar để tăng / giảm mô-men xoắn. Thiết bị truyền động là lò xo hoạt động duy nhất đóng để bảo tồn trên không khí nén và nó sẽ tự động trở lại vị trí bắt đầu trong trường hợp không khí hoặc mất điện. Nó được thiết kế với một đáng tin cậy nhôm rack và pinion thối ational hoạt động. Sử dụng van tiết lưu trên các cổng đầu ra (sau van điện từ) cho phép điều chỉnh tốc độ quay. Các thiết bị truyền động này có độ bền cao với vỏ nhôm anodized và vỏ nhôm. Do con dấu NBR, phạm vi nhiệt độ là -20 ° C đến 80 ° C. Kết nối ống dẫn khí với các điểm kết nối G1 / 4 ở bên cạnh hoặc gắn 1/4 "van điện từ Namur (VDI / VDE 3845) trực tiếp vào bộ truyền động. Ngoài ra, hộp điều khiển vị trí hoặc hộp điều khiển giới hạn có thể được gắn trên đỉnh của bộ truyền động theo VDI / VDE 3845.
Ưu điểm:
- Tác dụng duy nhất bảo tồn khí nén và van sẽ trở về vị trí ban đầu trong trường hợp không khí hoặc mất điện.
- Thích hợp cho hầu hết các van rẽ quý với ISO 5211 F12.
- Khả năng gắn trực tiếp van điện từ Namur để giảm phụ kiện và ống.
- Con dấu FKM tùy chọn để tăng nhiệt độ tối đa.
- Mở / đóng nhanh.
- Chỉ báo cơ khí trên đầu hiển thị vị trí van.
- Có thể được trang bị hộp chuyển đổi giới hạn.
Nhược điểm:
- Diễn xuất đơn cho phép kiểm soát ít hơn các bộ truyền động tác động kép.
- Yêu cầu hệ thống khí nén và van điện từ để điều khiển nguồn cung cấp khí.
- Tiêu thụ năng lượng cao hơn so với thiết bị truyền động điện.
VS Series
Các thiết bị truyền động bằng khí nén của quý vị cho phép bạn điều khiển van bi hoặc van bướm bằng khí nén. Họ cung cấp một giải pháp đáng tin cậy và mạnh mẽ để tự động hóa các van lớn hơn với chi phí đầu tư thấp hơn các thiết bị truyền động điện. Chúng được gắn vào các van rẽ quý với mặt bích đầu ISO 5211 Được thiết kế với giá đỡ nhôm đáng tin cậy và hoạt động quay bánh răng và được thiết kế để hoạt động đơn lẻ (đóng mở lò xo hoặc lò xo) hoặc tác động kép để tăng cường kiểm soát. Phạm vi nhiệt độ tiêu chuẩn là -20 ° C đến 80 ° C với một con dấu NBR, nhưng một con dấu FKM tùy chọn có sẵn cho một nhiệt độ tối đa tăng lên 120 ° C Tất cả các van có G1 / 4 "Giao diện Namur theo VDI / VDE 3845 với chuỗi G 1/8 "hoặc G1 / 4"
► Thiết bị truyền động FAQ-Pneumatic
1. Q: Là thứ tự mẫu chấp nhận được?
A: Vâng, tất nhiên rồi.
2. Q: Làm Thế Nào để đặt thứ tự?
A: Bạn có thể gửi cho chúng tôi một email hoặc gọi cho tôi trực tiếp.
3. Q: bao nhiêu ngày để giao hàng?
A: Thông Thường trong vòng 15-20 ngày theo số lượng đặt hàng.
4. Q: Làm Thế Nào để thực hiện thanh toán?
A: Chúng Tôi chỉ chấp nhận T / T.
5. Q: Làm Thế Nào bạn sẽ thực hiện các lô hàng?
A: Bằng đường biển, hàng không hoặc dịch vụ thể hiện.
